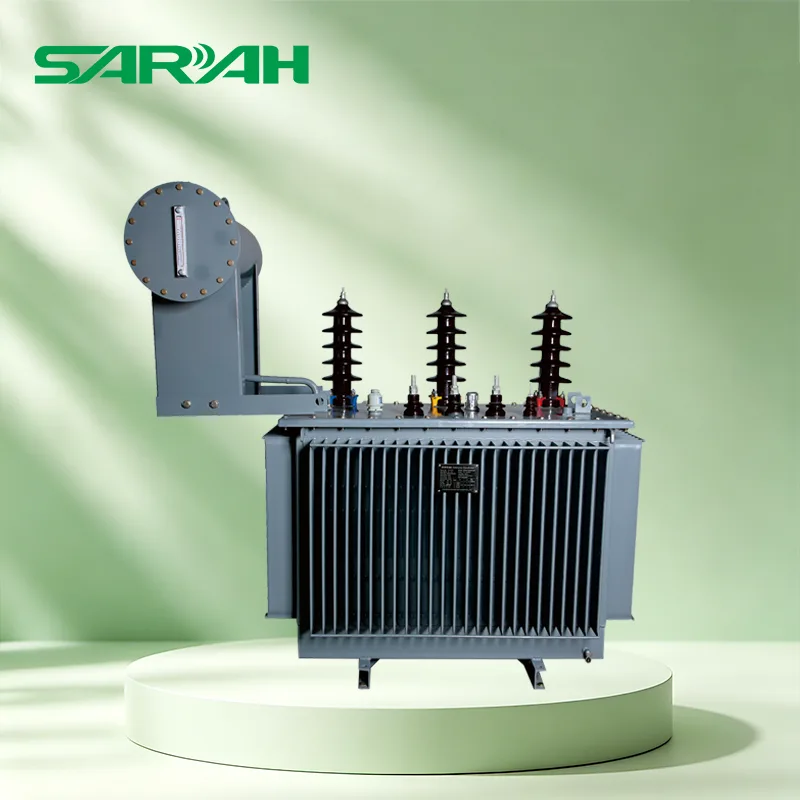

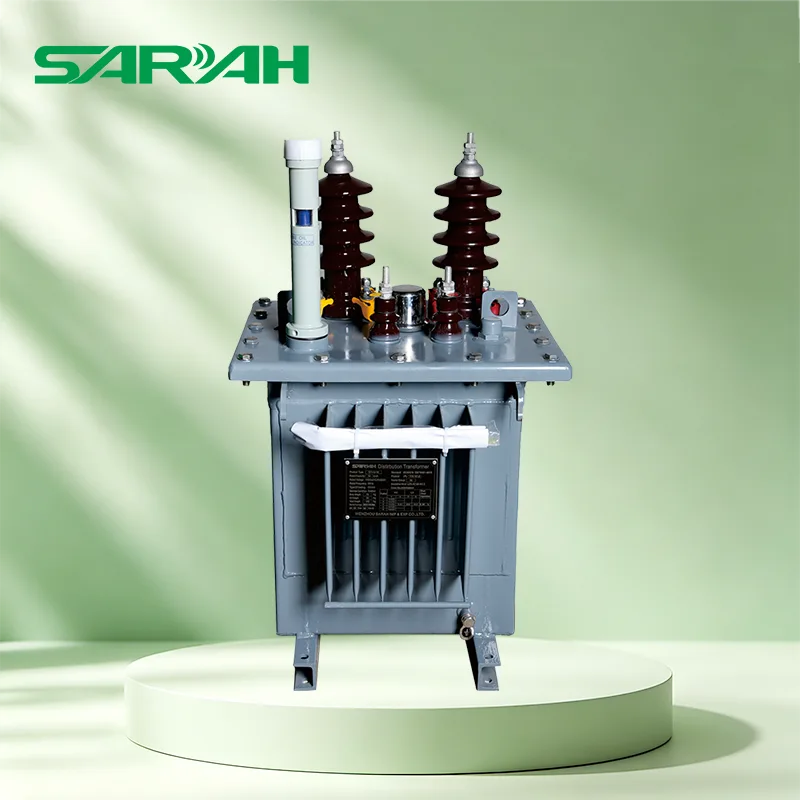

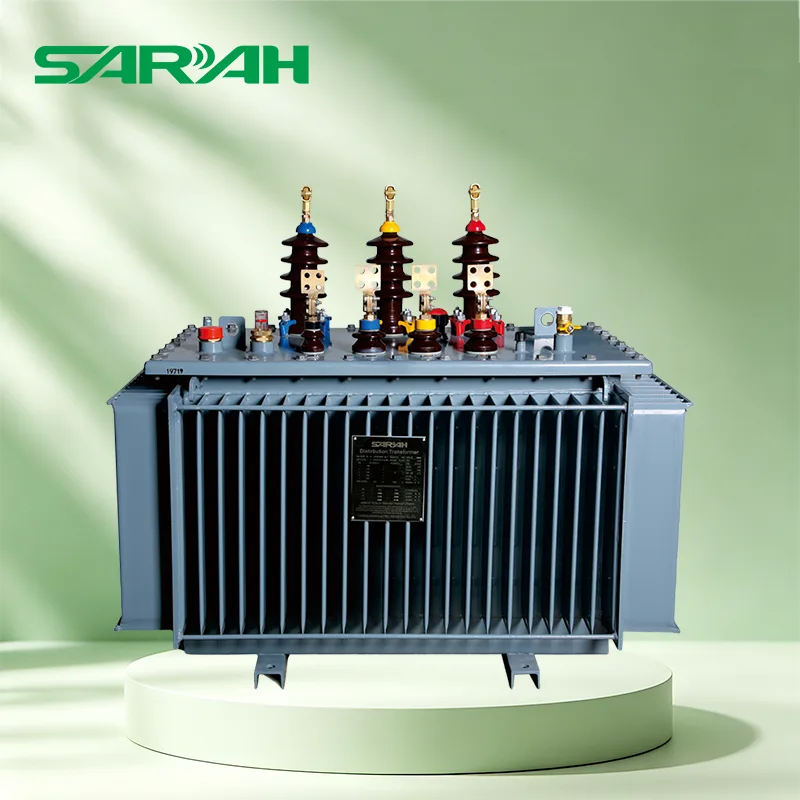

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน 24KV

Sarah Electric ใช้เทคโนโลยีการจำลองแม่เหล็กไฟฟ้าขั้นสูงเพื่อปรับโครงสร้างแกนเหล็กให้เหมาะสม และใช้แผ่นเหล็กซิลิกอนรีดเย็นเกรดสูงเพื่อสร้างหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน 24KV ช่วยลดการสูญเสียฮิสเทรีซีสและการสูญเสียกระแสไหลวนได้อย่างมาก โดยการสูญเสียที่ไม่มีโหลดได้รับการปรับปรุงให้เหมาะสมมากกว่า 30% เมื่อเทียบกับมาตรฐานแห่งชาติ

การดำเนินงานระยะยาวสามารถลดต้นทุนค่าไฟฟ้าขององค์กรได้อย่างมาก และช่วยให้บรรลุเป้าหมาย "คาร์บอนคู่" เป็นอุปกรณ์ไฟฟ้ามาตรฐานสำหรับโรงงานสีเขียวและสวนประหยัดพลังงาน

พารามิเตอร์ผลิตภัณฑ์

ไฮไลท์ทางเทคนิค

1. การออกแบบที่ปิดสนิท

Sarah Electric ใช้โครงสร้างที่ปิดสนิทโดยไม่มีหมอนรองน้ำมัน ซึ่งชดเชยความผันผวนของปริมาณน้ำมันที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิน้ำมันผ่านการเสียรูปอย่างยืดหยุ่นของถังน้ำมัน ป้องกันอากาศ ความชื้น และฝุ่นไม่ให้เข้าไปในภายในถังได้อย่างสมบูรณ์ ช่วยชะลออายุน้ำมันของฉนวนและการกัดกร่อนแกนเหล็ก และขยายรอบการบำรุงรักษาของหม้อแปลงที่ปิดสนิทเป็น 5-8 ปี ซึ่งช่วยลดการดำเนินงานและการบำรุงรักษาแรงงานและต้นทุนวัสดุได้อย่างมาก และปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง เช่น สภาพกลางแจ้ง ชื้น และมีฝุ่น

2. ความทนทานสูงและเสถียรภาพทางความร้อน

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมัน 24KV มีการลัดวงจรที่ดีเยี่ยมทนทานต่อความแข็งแรงและเสถียรภาพทางความร้อน และสามารถทนต่อแรงกระแทกของโหลดกะทันหันและความผันผวนของแรงดันไฟฟ้าเพื่อให้แน่ใจว่าแหล่งจ่ายไฟไม่หยุดชะงัก ออกแบบมาเพื่อการทำงานในช่วงอุณหภูมิที่กว้าง โดยสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมตั้งแต่ -40 ℃ ถึง +40 ℃ ทำให้มั่นใจได้ถึงเอาต์พุตที่เสถียรสำหรับทั้งบริเวณภาคเหนือที่มีอากาศหนาวเย็นรุนแรงและภาคใต้ที่มีความชื้นสูง

3. การออกแบบโดยรวมและการตกแต่งพื้นผิว

เค้าโครงโดยรวมมีขนาดกะทัดรัดและสมเหตุสมผล โดยมีส่วนประกอบที่อยู่ในตำแหน่งทางวิทยาศาสตร์ เช่น วงแหวนยก เทอร์มินัลกราวด์ และเสาเทอร์มินัล เหมาะสำหรับวิธีการขนส่งและการติดตั้งต่างๆ เช่น รถยกและเครน การออกแบบตัวถังและถังเชื้อเพลิงแบบแยกส่วนช่วยให้การบำรุงรักษาและการเปลี่ยนส่วนประกอบในภายหลังสะดวกขึ้น พื้นผิวเคลือบด้วยสเปรย์ไฟฟ้าสถิตป้องกันการกัดกร่อน ทนทานต่อรังสี UV และป้องกันสนิม ไม่ต้องการการป้องกันเพิ่มเติมสำหรับการติดตั้งภายนอกอาคาร และมีอายุการใช้งานมากกว่า 20 ปี

พารามิเตอร์ประสิทธิภาพ

1. ข้อกำหนดทางไฟฟ้าหลัก

• พิกัดความจุ: 5kVA-2500kVA ครอบคลุมเต็มรูปแบบ เหมาะสำหรับไฟฟ้าเชิงพาณิชย์ขนาดเล็กไปจนถึงการจำหน่ายอุตสาหกรรมขนาดใหญ่

ระดับแรงดันไฟฟ้า: ไฟฟ้าแรงสูง 6kV-13.8kV, แรงดันไฟฟ้าต่ำ 0.4kV-0.433kV เป็นไปตามมาตรฐานระบบส่งไฟฟ้าในประเทศและต่างประเทศ

• วิธีการเชื่อมต่อ: รองรับกลุ่มกระแสหลัก เช่น Yyn0 และ Dyn11 ปรับให้เข้ากับข้อกำหนดการเดินสายที่แตกต่างกันของระบบจำหน่าย

แรงดันไฟฟ้าความต้านทาน: 4% -4.5% ปราบปรามกระแสไฟฟ้าลัดวงจรได้อย่างมีประสิทธิภาพและปกป้องอุปกรณ์ไฟฟ้าแบ็กเอนด์

2. ตัวชี้วัดผลการดำเนินงานที่สำคัญ

ความจุ (kVA) ไม่มีการสูญเสียโหลด (kW) การสูญเสียโหลด (kW) น้ำหนักรวม (กก.) สถานการณ์ที่เกี่ยวข้อง

100 0.29 1.58 510 โรงงานขนาดเล็ก ไฟฟ้าชุมชน

500 0.96 5.41 1505 วิสาหกิจขนาดกลางและอาคารพาณิชย์

1000 1.70 10.3 2555 สวนอุตสาหกรรม สถานีย่อยเทศบาล

2500 3.30 23.0 5100 อุตสาหกรรมและเหมืองแร่ขนาดใหญ่ ศูนย์กลางโครงข่ายไฟฟ้าระดับภูมิภาค

สถานการณ์การใช้งาน

1. ในอุตสาหกรรมต่างๆ เช่น สายการผลิตเคมี โลหะวิทยา เครื่องกล และอิเล็กทรอนิกส์ หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน 24KV ถูกนำมาใช้เพื่อตอบสนองความต้องการไฟฟ้าในการเริ่มหยุดโหลดสูงและความถี่สูง เพื่อให้มั่นใจถึงความต่อเนื่องในการผลิต

2. อุปกรณ์ที่ผลิตขึ้นเหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น เหมือง แหล่งน้ำมัน และพื้นที่สูง หม้อแปลงสูญเสียต่ำพร้อมความสามารถในการป้องกันที่แข็งแกร่งและความสามารถในการปรับตัว ทำให้ได้แหล่งจ่ายไฟที่เสถียร

การประกันคุณภาพ

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันซีรีส์ S11 แต่ละตัวผ่านกระบวนการที่เข้มงวด 12 กระบวนการ รวมถึงการคัดกรองวัตถุดิบ การทดสอบผลิตภัณฑ์กึ่งสำเร็จรูป การทดสอบการเสื่อมสภาพของผลิตภัณฑ์สำเร็จรูป และการทดสอบแรงดันไฟฟ้าที่โรงงานทนต่อได้ เป็นไปตามมาตรฐานสองมาตรฐาน เช่น GB, IEC และ ANSI ทั้งในประเทศและต่างประเทศ และให้การรับประกัน 18 เดือนและการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ทำให้ผู้ใช้สามารถซื้อและใช้งานได้อย่างสบายใจ
