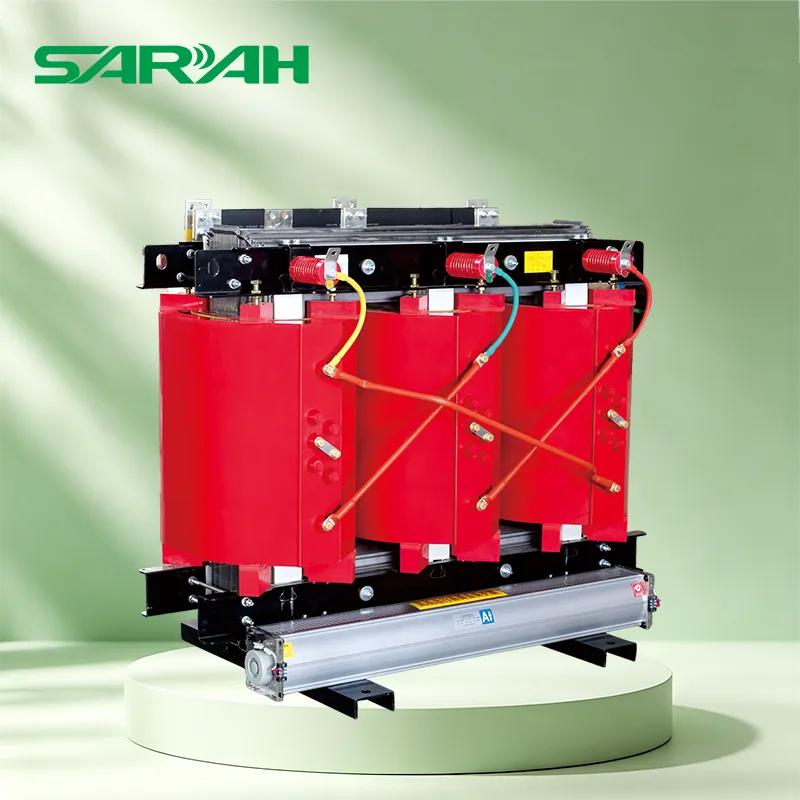

หม้อแปลงไฟฟ้าชนิดแห้ง 13.2KV
ในฐานะผู้ผลิตที่ได้รับการรับรองจากศูนย์ควบคุมและตรวจสอบคุณภาพอุปกรณ์ไฟฟ้าแรงสูงแห่งชาติของจีน SARAH Electric ยังคงส่งเสริมการอัพเกรดหม้อแปลงชนิดแห้ง 13.2KV ผ่านนวัตกรรมทางเทคโนโลยี โดยจัดหาอุปกรณ์โซลูชันด้านพลังงานให้กับลูกค้าทั่วโลก เราใช้การออกแบบโมดูลาร์ที่มีรางเลื่อนที่ได้มาตรฐานที่ด้านล่าง รองรับการรวมตู้อย่างรวดเร็วหรือการติดตั้งแบบอิสระ ช่วยประหยัดพื้นที่และลดระยะเวลาการก่อสร้างให้กับคุณ
หม้อแปลงชนิดแห้ง 13.2KV ที่ทนทานของ SARAH ออกแบบมาเป็นพิเศษสำหรับสถานการณ์การกระจายแรงดันไฟฟ้าปานกลาง 10kV-24kV โดยใช้เทคโนโลยีการหล่อสุญญากาศอีพอกซีเรซินขั้นสูง พร้อมประสิทธิภาพของฉนวนที่ดีและความแข็งแรงเชิงกล ผลิตภัณฑ์นี้มีการใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรม อาคารพาณิชย์ ศูนย์ข้อมูล การขนส่งทางรถไฟ และสถานที่อื่นๆ ที่ต้องการความน่าเชื่อถือของแหล่งจ่ายไฟที่สูงมาก ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดที่จะทดแทนหม้อแปลงจุ่มน้ำมันแบบเดิม
ข้อได้เปรียบ
1. โครงสร้างที่แห้งสนิท ไม่มีน้ำมันที่ติดไฟหรือระเบิดได้ ช่วยขจัดอันตรายจากไฟไหม้ การห่อหุ้มอีพอกซีเรซินช่วยป้องกันความชื้นและฝุ่นได้อย่างมีประสิทธิภาพ ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง และลดต้นทุนการบำรุงรักษา
2. การสูญเสียขณะไม่มีโหลดลดลงมากกว่า 30% เมื่อเทียบกับรุ่นดั้งเดิม และการสูญเสียโหลดได้รับการปรับให้เหมาะสมกับขีดจำกัดอุณหภูมิที่เพิ่มขึ้นที่ 120 ℃ หม้อแปลงชนิดแห้ง 13.2KV ตรงตามมาตรฐานสากล เช่น IEC 60076 และ GB 1094 ช่วยให้องค์กรต่างๆ บรรลุเป้าหมายคาร์บอนเป็นกลาง
3. การเพิ่มประสิทธิภาพของการออกแบบความต้านทานไฟฟ้าลัดวงจร (4% -6%) รวมกับวัสดุฉนวน F-class สามารถทนต่อการโอเวอร์โหลดในระยะสั้นที่ 1.5 เท่าของกระแสไฟฟ้าที่ได้รับการจัดอันดับ ทำให้มั่นใจได้ว่าการทำงานของโครงข่ายไฟฟ้าจะมีเสถียรภาพภายใต้โหลดอย่างกะทันหัน
4. ระดับเสียงจะถูกควบคุมภายในช่วง 46-53dB (A) ซึ่งตรงตามมาตรฐานการปล่อยเสียงรบกวนในเขตเมือง หม้อแปลงไฟฟ้านี้เหมาะสำหรับฉากต่างๆ เช่น โรงพยาบาลและโรงเรียนที่ไวต่อสภาพแวดล้อมทางเสียง
ข้อมูลจำเพาะทางเทคนิค
|
พารามิเตอร์ |
SC(B)10-10kV ซีรี่ส์ |
SC(B)11-20kV ซีรี่ส์ |
SC(B)13-24kV ซีรี่ส์ |
|
ซีรี่ส์โมเดล |
เซาท์แคโรไลนา(B)10-10kV |
เซาท์แคโรไลนา(B)11-20kV |
เซาท์แคโรไลนา(B)13-24kV |
|
ความจุสูงสุด |
30-2500kVA |
30-2500kVA |
30-2500kVA |
|
ไม่มีการสูญเสียโหลด |
170-4000W |
170-3240W |
- |
|
การสูญเสียโหลด (120 ℃) |
705-17170W |
705-17170W |
- |
|
ความต้านทานไฟฟ้าลัดวงจร |
4%-6% |
4%-6% |
- |
|
ไม่มีกระแสโหลด |
0.4%-1.7% |
0.4%-1.7% |
- |
|
ระดับเสียงรบกวน |
46-53dB(เอ) |
46-53dB(เอ) |
- |
|
น้ำหนัก |
330-5535กก |
330-5535กก |
- |
หมายเหตุ: พารามิเตอร์ของซีรีส์ SC (B) 13 เข้ากันได้กับซีรีส์ SC (B) 11 และค่าเฉพาะสามารถอ้างอิงถึงตารางระดับแรงดันไฟฟ้าที่สอดคล้องกัน
| แบบอย่าง | ไม่มีโหลด แพ้(ญ) |
การสูญเสียโหลด (120°C)(กว้าง) |
ไฟฟ้าลัดวงจร ขัดขวาง% |
ไม่มีโหลด ปัจจุบัน% |
ระดับเสียง (แอลพีเอ)เดซิเบล |
น้ำหนักของ กก |
| เอสซี(บี)10-30/10 | 190 | 705 | 1.7 | 46 | 330 | |
| เอสซี(บี)10-50/10 | 270 | 995 | 1.4 | 46 | 450 | |
| เอสซี(บี)10-20/10 | 370 | 1380 | 1.2 | 48 | 600 | |
| เอสซี(บี)10-100/10 | 400 | 1570 | 1.1 | 48 | 680 | |
| เอสซี(บี)10-125/10 | 472 | 1845 | 1.0 | 48 | 780 | |
| เอสซี(บี)10-160/10 | 545 | 2125 | 0.9 | 48 | 960 | |
| เอสซี(บี)10-200/10 | 625 | 2525 | 0.8 | 50 | 1170 | |
| เอสซี(บี)10-250/10 | 720 | 2755 | 4 | 0.7 | 50 | 1370 |
| เอสซี(บี)10-315/10 | 880 | 3470 | 6 | 0.6 | 50 | 1490 |
| เอสซี(บี)10-400/10 | 980 | 3990 | 0.6 | 51 | 1670 | |
| เอสซี(บี)10-500/10 | 1160 | 4880 | 0.5 | 51 | 1855 | |
| เซาท์แคโรไลนา(B)10-630/10 | 1300 | 5960 | 0.5 | 51 | 2110 | |
| เซาท์แคโรไลนา(B)10-800/10 | 1520 | 6950 | 0.5 | 51 | 2540 | |
| เอสซี(บี)10-1000/10 | 1770 | 8130 | 0.5 | 51 | 3050 | |
| เอสซี(บี)10-1250/10 | 2090 | 9690 | 0.4 | 52 | 3450 | |
| เอสซี(บี)10-1600/10 | 2450 | 11730 | 0.4 | 52 | 4040 | |
| เอสซี(บี)10-2000/10 | 3320 | 14450 | 0.4 | 53 | 4655 | |
| เซาท์แคโรไลนา(B)10-2500/10 | 4000 | 17170 | 0.4 | 53 | 5535 | |
| เอสซี(บี)11-30/20 | 170 | 705 | 1.7 | 46 | 330 | |
| เอสซี(บี)11-50/20 | 245 | 995 | 1.4 | 46 | 450 | |
| เอสซี(บี)11-80/20 | 330 | 1380 | 1.2 | 48 | 600 | |
| เอสซี(บี)11-100/20 | 360 | 1570 | 1.1 | 48 | 680 | |
| เอสซี(บี)11-125/20 | 420 | 1845 | 1.0 | 48 | 780 | |
| เอสซี(บี)11-160/20 | 490 | 2125 | 0.9 | 48 | 930 | |
| เอสซี(บี)11-200/20 | 560 | 2525 | 0.8 | 50 | 1170 | |
| เอสซี(บี)11-250/20 | 650 | 2755 | 4 | 0.7 | 50 | 1370 |
| เอสซี(บี)11-315/20 | 790 | 3470 | 6 | 0.6 | 50 | 1490 |
| เอสซี(บี)11-400/20 | 880 | 3990 | 0.6 | 51 | 1670 | |
| เอสซี(บี)11-500/20 | 1040 | 4880 | 0.5 | 51 | 1855 | |
| เซาท์แคโรไลนา(B)11-630/20 | 1170 | 5960 | 0.5 | 51 | 2110 | |
| เอสซี(บี)11-800/20 | 1370 | 6950 | 0.5 | 51 | 2540 | |
| เอสซี(บี)11-1000/20 | 1590 | 8130 | 0.5 | 51 | 3050 | |
| เอสซี(บี)11-1250/20 | 1880 | 9690 | 0.4 | 52 | 3450 | |
| เอสซี(บี)11-1600/20 | 2210 | 11730 | 0.4 | 52 | 4040 | |
| เอสซี(บี)11-2000/20 | 2750 | 14450 | 0.4 | 53 | 4655 | |
| เซาท์แคโรไลนา(B)11-2500/20 | 3240 | 17170 | 0.4 | 53 | 5535 |
สถานการณ์การใช้งาน
สถานการณ์ในอุตสาหกรรมหนัก เช่น โลหะวิทยา วิศวกรรมเคมี และการผลิตเครื่องจักรกล เหมาะสำหรับสภาพแวดล้อมที่มีฝุ่นละอองและความชื้นสูง
ศูนย์การค้า อาคารสำนักงาน และโรงแรมตอบสนองความต้องการด้านความหนาแน่นของโหลดสูงและเสียงรบกวนต่ำ
รับประกันการจ่ายไฟอย่างต่อเนื่องสำหรับอุปกรณ์หลักในสถานีรถไฟใต้ดิน สนามบิน และศูนย์ข้อมูล
โรงไฟฟ้าพลังงานแสงอาทิตย์ สถานีส่งเสริมฟาร์มกังหันลม ปรับให้เข้ากับปริมาณพลังงานหมุนเวียนที่ผันผวน
คำถามที่พบบ่อย
คำถามที่ 1: หม้อแปลงชนิดแห้งและหม้อแปลงแช่น้ำมันแตกต่างกันอย่างไร?
ตอบ: หม้อแปลงชนิดแห้ง 13.2KV ใช้อีพอกซีเรซินหรือฉนวนอากาศ โดยมีการออกแบบที่ปราศจากน้ำมันซึ่งปลอดภัยกว่าและเป็นมิตรกับสิ่งแวดล้อมมากกว่า เหมาะสำหรับการติดตั้งภายในอาคาร หม้อแปลงแช่น้ำมันมีประสิทธิภาพการกระจายความร้อนที่ดีกว่า แต่ต้องมีการบำรุงรักษาคุณภาพน้ำมันอย่างสม่ำเสมอ เหมาะสำหรับห้องกระจายกลางแจ้งหรือห้องแยกอิสระ
Q2: จะเลือกความจุหม้อแปลงที่เหมาะสมได้อย่างไร?
ตอบ: แนะนำให้คำนวณโดยพิจารณาจากกำลังโหลดทั้งหมดคูณด้วย 1.2 เท่าของปัจจัยความซ้ำซ้อน ในขณะที่พิจารณาความต้องการในการขยายในอีก 3-5 ปีข้างหน้า ตัวอย่างเช่น หากกำลังโหลดทั้งหมดคือ 800kW ก็สามารถเลือกรุ่น 1,000kVA ได้
Q3: ระยะเวลารับประกันสินค้านานแค่ไหน?
ตอบ: ระยะเวลาการรับประกันมาตรฐานคือ 18 เดือน โดยให้การสนับสนุนทางเทคนิคและบริการบำรุงรักษาตลอดชีวิต
แท็กยอดนิยม: หม้อแปลงไฟฟ้าชนิดแห้ง 13.2KV, ผู้ผลิตหม้อแปลงไฟฟ้า 13.2KV, หม้อแปลงไฟฟ้าชนิดแห้งแรงดันปานกลาง
