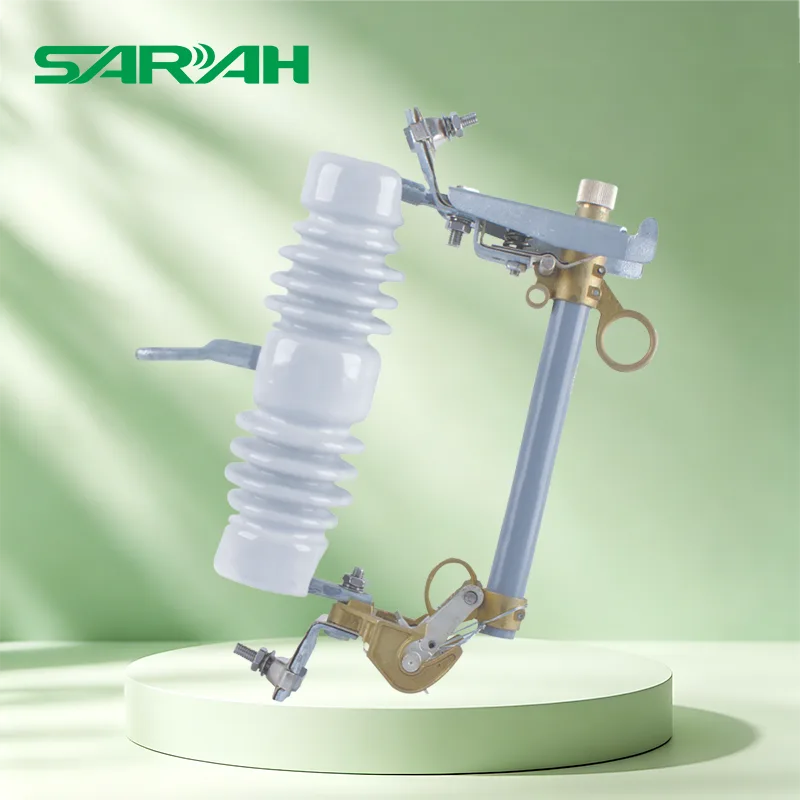

ฟิวส์ คัตเอาท์ ราคาตรงจากโรงงาน

เครื่องตัดฟิวส์เป็นอุปกรณ์สวิตชิ่งและการป้องกันที่สำคัญภายในระบบจำหน่ายไฟฟ้า ใช้ในเครือข่ายจำหน่ายแรงดันไฟฟ้าปานกลาง และติดตั้งบนสายจ่ายไฟเหนือศีรษะ หากคุณกำลังมองหาโซลูชันที่ปรับแต่งได้สำหรับอุปกรณ์ไฟฟ้าประเภทนี้ ให้เลือก Sarah Electric เป็นผู้ผลิตและซัพพลายเออร์ของคุณ เรายังนำเสนอผลิตภัณฑ์อื่นๆ มากมาย—รวมไปถึงหม้อแปลงไฟฟ้า, อุปกรณ์ป้องกันไฟกระชากและอีกมากมาย ช่วยให้เราสามารถมอบโซลูชันครบวงจรแบบครบวงจร

ฟิวส์คัตเอาท์ทำงานอย่างไร?

หลักการทำงานของคัตเอาท์ฟิวส์แบ่งออกเป็นสองสถานะหลัก: การทำงานปกติและสถานะการหยุดกลางคันของข้อผิดพลาด

1. สถานะการทำงานปกติ

ภายในท่อฟิวส์นั้นมีองค์ประกอบที่หลอมละลายได้ ในระหว่างการไหลของกระแสไฟปกติ ฟิวส์จะยังอยู่ภายใต้ความตึง แรงดึงที่เกิดขึ้นจะยึดปลายด้านบนของท่อฟิวส์เข้ากับหน้าสัมผัสด้านบนคงที่ ดังนั้นจึงรักษาความต่อเนื่องของวงจร

2. สถานะการออกจากระบบข้อบกพร่อง

เมื่อสายไฟเกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร กระแสไฟฟ้าลัดขนาดใหญ่จะไหม้อย่างรวดเร็วและตัดฟิวส์ภายใน

เมื่อฟิวส์ขาด แรงดึงก็จะหายไปทันที ท่อฟิวส์จะหมุนลงด้านล่างตามแกนบานพับโดยอัตโนมัติและหลุดออก ขับเคลื่อนด้วยน้ำหนักของมันเองและการกระทำของสปริงเชิงกล ทำให้เกิดช่องว่างอากาศที่มองเห็นได้ ซึ่งแยกวงจรที่ชำรุดออกจากกันโดยสิ้นเชิง

นอกจากนี้ ในช่วงเวลาที่ฟิวส์ขาด จะเกิดส่วนโค้งไฟฟ้าภายในท่อ วัสดุพิเศษหรือตัวเติมที่บุผนังด้านในของท่อฟิวส์จะทำปฏิกิริยากับอุณหภูมิสูงโดยการสร้างก๊าซในปริมาณมาก สิ่งนี้จะสร้างกระแสก๊าซแรงดันสูงที่จะดับส่วนโค้งอย่างแรง ทำให้มั่นใจว่ากระแสจะถูกหยุดชะงักอย่างปลอดภัยและรวดเร็ว

ความสัมพันธ์ระหว่างคัตเอาท์ฟิวส์กับหม้อแปลงแบบติดเสาคืออะไร?

คัตเอาท์ฟิวส์และหม้อแปลงไฟฟ้าแบบติดเสาโดยทั่วไปเป็นส่วนประกอบสำคัญที่ออกแบบมาเพื่อใช้ควบคู่กัน โดยทำงานร่วมกันเพื่อความปลอดภัยและเสถียรภาพของแหล่งจ่ายไฟ

1. การแบ่งหน้าที่ตามบทบาท

2. วิธีการติดตั้ง

เครื่องตัดฟิวส์ได้รับการติดตั้งที่ขั้วต่อขาเข้าไฟฟ้าแรงสูงที่ด้านหลักของหม้อแปลงแบบติดเสา ในขณะที่ด้านแรงดันต่ำของหม้อแปลงเชื่อมต่อกับโหลดโดยตรง

บนสายไฟเหนือศีรษะ ฟิวส์คัตเอาท์จะอยู่ด้านบนหรือข้างหม้อแปลง ด้านไฟฟ้าแรงสูงเชื่อมต่อกับโครงข่ายไฟฟ้า ในขณะที่ด้านไฟฟ้าแรงปานกลางถึงต่ำจ่ายไฟให้กับโหลดปลาย

แผนผัง:

โครงข่ายไฟฟ้า (10kV/11kV) → ฟิวส์คัตเอาท์ → หม้อแปลงแบบติดเสา → ผู้ใช้แรงดันต่ำ (400V/230V)

3. ฟังก์ชั่นเสริมฤทธิ์กัน

การป้องกันการโอเวอร์โหลด: เมื่อกระแสไฟฟ้าเกินค่าที่กำหนด ฟิวส์คัตเอาท์จะขาด และจะตัดการเชื่อมต่อแหล่งจ่ายไฟเข้าของหม้อแปลง

การป้องกันการลัดวงจร: ในกรณีที่เกิดไฟฟ้าลัดวงจร ฟิวส์คัตเอาท์จะทำงานอย่างรวดเร็วเพื่อตัดการจ่ายไฟ ป้องกันไม่ให้กระแสไฟลัดสร้างความเสียหายให้กับหม้อแปลงและอุปกรณ์ดาวน์สตรีม

ง่ายต่อการบำรุงรักษา: Fuse Cutout ช่วยให้สามารถใช้งานแบบแมนนวลเพื่อแยกวงจรได้ ช่วยให้มั่นใจได้ว่าสายจ่ายไฟทั้งหมดไม่จำเป็นต้องตัดไฟเมื่อติดตั้ง บำรุงรักษา หรือเปลี่ยนหม้อแปลงแบบติดเสา

4. คำแนะนำในการคัดเลือก

กระแสไฟพิกัดของคัตเอาท์ฟิวส์ควรพิจารณาจากความจุของหม้อแปลงที่ติดเสาและกระแสไฟในสาย จะต้องจับคู่อย่างเหมาะสมกับรุ่นหม้อแปลงเฉพาะเพื่อให้แน่ใจว่าการทำงานมีความละเอียดอ่อนและการป้องกันที่เชื่อถือได้

สถานการณ์การใช้งานทั่วไป

ข้อกำหนดในการติดตั้งสำหรับตัวตัดฟิวส์มีอะไรบ้าง?

1. สถานที่ติดตั้ง

ด้านไฟฟ้าแรงสูง: ติดตั้งที่ปลายสายจ่ายไฟฟ้าแรงสูงขาเข้าซึ่งอยู่ใกล้กับหม้อแปลงไฟฟ้าแบบติดเสา

เส้นเหนือศีรษะ: หากเป็นไปได้ ให้ติดตั้งที่ด้านบนของเสาหรือบนส่วนเส้นเหนือศีรษะใกล้กับหม้อแปลงมากที่สุด

หลีกเลี่ยงการรบกวน: หลีกเลี่ยงการติดตั้งในสถานที่ที่สายไฟตัดกัน ซึ่งตัวเครื่องอาจถูกอาคารกีดขวาง หรือในบริเวณที่เสี่ยงต่อการกระแทกทางกายภาพจากแรงภายนอก

2. ความสูงในการติดตั้ง

สำหรับสายไฟเหนือศีรษะภายนอกอาคาร ความสูงในการติดตั้งสำหรับคัตเอาท์ฟิวส์ที่ติดตั้งบนเสาโดยทั่วไปจะอยู่ที่ 4 ถึง 6 เมตรหรือสูงกว่า

ในพื้นที่ที่บุคลากรเข้าถึงได้ง่าย ต้องมีมาตรการป้องกันความปลอดภัยเพิ่มเติม

3. วิธีการติดตั้ง

ยึดเครื่องโดยใช้ฉากยึดฉนวนหรือเสาฉนวนที่ตรงตามข้อกำหนดที่บังคับใช้ ตรวจสอบให้แน่ใจว่าการติดตั้งมั่นคงและมั่นคงเพื่อป้องกันการหลวมที่เกิดจากแรงลมหรือการสั่นสะเทือน

ต้องขันสลักเกลียวขั้วต่อให้แน่น แต่ต้องระมัดระวังไม่ให้ขันแน่นจนเกินไปจนทำให้ฉนวนเสียหาย

4. การเชื่อมต่อไฟฟ้า

การเชื่อมต่อระหว่างด้านไฟฟ้าแรงสูงและโครงข่ายไฟฟ้าต้องใช้ตัวนำและขั้วต่อที่ตรงตามข้อกำหนดเฉพาะที่เกี่ยวข้อง เพื่อให้แน่ใจว่าพื้นที่หน้าตัดของตัวนำจะจับคู่อย่างเหมาะสมกับกระแสไฟที่กำหนดของฟิวส์

การเดินสายไฟต้องเรียบร้อยและเป็นระเบียบเพื่อป้องกันการเชื่อมต่อที่หลวมหรือการสัมผัสที่ไม่ดี สายดินจะต้องต่อสายดินอย่างน่าเชื่อถือ

5. การกวาดล้างเชิงพื้นที่

รักษาระยะห่างที่ปลอดภัยระหว่างขั้วคัตเอาท์ฟิวส์กับหม้อแปลงหรืออุปกรณ์อื่นๆ เพื่อป้องกันไฟฟ้าช็อตและไฟวาบไฟอาร์ก

ตรวจสอบให้แน่ใจว่าเส้นทางสำหรับกลไกการเลื่อนออกของท่อฟิวส์ไม่มีสิ่งกีดขวาง เพื่อป้องกันการทำงานผิดพลาดหรือความล้มเหลวในการมองเห็นสถานะความผิดปกติ

6. ขั้วและการวางแนว

เมื่อติดตั้งตัวตัดฟิวส์ ให้สังเกตขั้วที่เหมาะสม ขั้วขาเข้าไฟฟ้าแรงสูงควรเชื่อมต่อกับด้านโครงข่ายไฟฟ้า

ท่อฟิวส์ควรวางในแนวตั้ง และทิศทางการปฏิบัติงานต้องเป็นไปตามมาตรฐานการออกแบบ

7. ข้อกำหนดด้านสิ่งแวดล้อม

หลีกเลี่ยงการติดตั้งในสภาพแวดล้อมที่มีความชื้นมากเกินไป การสะสมของน้ำ หรือมีการกัดกร่อนอย่างรุนแรง หากติดตั้งในพื้นที่ชายฝั่งทะเลหรือสภาพแวดล้อมที่มีความเป็นกรด/ด่างสูง ให้เลือกคัตเอาท์ฟิวส์ประเภทที่ทนต่อการกัดกร่อน

อุปกรณ์ได้รับการออกแบบมาให้ทำงานได้ตามปกติภายในช่วงอุณหภูมิ -25°C ถึง +40°C; อย่างไรก็ตามสามารถปรับแต่งข้อกำหนดให้ตรงตามความต้องการเฉพาะของคุณได้
