หม้อแปลงไฟฟ้าแบบติดเสาขนาด 33kV คืออะไร และรองรับการกระจายพลังงานที่เชื่อถือได้อย่างไร

A หม้อแปลงไฟฟ้าแบบติดเสา 33kVเป็นหม้อแปลงไฟฟ้าระบบจำหน่ายแรงดันปานกลางที่ติดตั้งบนเสาไฟฟ้าหรือโครงสร้างรองรับเพื่อลดไฟฟ้าจากโครงข่ายจำหน่ายขนาด 33kV ให้มีแรงดันไฟฟ้าต่ำลง เหมาะสำหรับที่อยู่อาศัย เกษตรกรรม อาคารพาณิชย์ โครงสร้างพื้นฐาน หรือโหลดทางอุตสาหกรรมบางประเภท การติดตั้งแบบยกระดับสามารถช่วยอนุรักษ์พื้นที่ภาคพื้นดินและบูรณาการเข้ากับเครือข่ายการกระจายค่าโสหุ้ยได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม การใช้งานที่ประสบความสำเร็จนั้นขึ้นอยู่กับการเลือกความจุที่ถูกต้อง อัตราส่วนแรงดันไฟฟ้า ระดับฉนวน การป้องกัน โหลดโครงสร้าง สภาพแวดล้อม และการปฏิบัติตามข้อกำหนดด้านสาธารณูปโภคที่เกี่ยวข้อง คู่มือนี้จะอธิบายปัจจัยสำคัญที่วิศวกรโครงการ ผู้จัดจำหน่าย ผู้รับเหมา และผู้ซื้อระบบไฟฟ้าควรพิจารณาก่อนระบุหม้อแปลง

สารบัญ

1. หม้อแปลงไฟฟ้าแบบติดเสาขนาด 33kV คืออะไร?
2. หม้อแปลงไฟฟ้าแบบติดเสาขนาด 33kV ทำงานอย่างไร
3. ส่วนประกอบหลักคืออะไร?
4. ข้อมูลจำเพาะทางเทคนิคมีความสำคัญอย่างไร?
5. มันใช้ที่ไหน?
6. ผู้ซื้อควรพิจารณาอะไรก่อนเลือก?
7. ปัจจัยการติดตั้งใดที่ส่งผลต่อประสิทธิภาพ?
8. ความน่าเชื่อถือและอายุการใช้งานจะดีขึ้นได้อย่างไร?
9. ข้อผิดพลาดทั่วไปในการซื้ออะไรที่ควรหลีกเลี่ยง?
10. คำถามที่พบบ่อย
11. บทสรุป

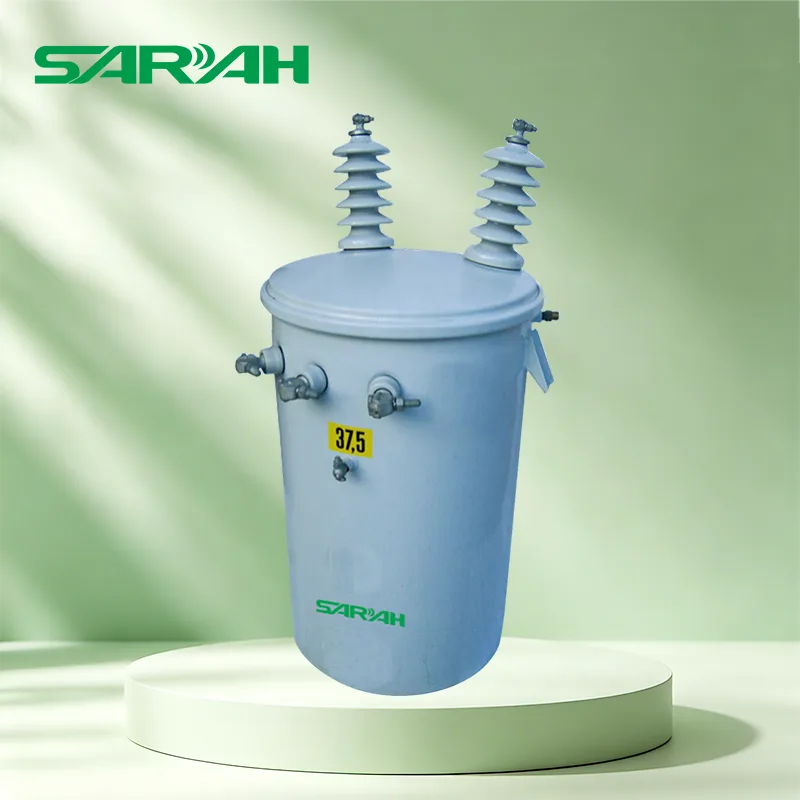

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 33kV คืออะไร?

A หม้อแปลงไฟฟ้าแบบติดเสา 33kVเป็นหม้อแปลงไฟฟ้าระบบจำหน่ายที่ออกแบบมาเพื่อรับพลังงานไฟฟ้าจากโครงข่ายแรงดันปานกลางที่มีแรงดันไฟฟ้าปฐมภูมิระบุ 33kV และแปลงเป็นแรงดันไฟฟ้าต่ำสำหรับผู้ใช้ดาวน์สตรีม หม้อแปลงไฟฟ้าถูกติดตั้งเหนือพื้นดินบนเสาหรือการจัดวางรองรับเหนือศีรษะที่ได้รับการออกแบบทางวิศวกรรม แทนที่จะติดตั้งภายในตู้ระดับพื้นดิน

การกำหนดค่านี้มีประโยชน์อย่างยิ่งในกรณีที่การกระจายค่าโสหุ้ยยังคงเป็นตัวเลือกโครงสร้างพื้นฐานที่ใช้งานได้จริง การใช้พลังงานไฟฟ้าในชนบท สิ่งอำนวยความสะดวกทางการเกษตร ชุมชนที่กระจัดกระจาย โครงสร้างพื้นฐานริมถนน และภาระเชิงพาณิชย์บางส่วนจะได้รับประโยชน์จากหม้อแปลงที่อยู่ในตำแหน่งใกล้กับจุดบริโภค

หม้อแปลงแบบติดเสาสามารถออกแบบได้ในการกำหนดค่าแบบเฟสเดียวหรือสามเฟส ขึ้นอยู่กับเครือข่ายการกระจายและข้อกำหนดด้านโหลด โครงสร้างหม้อแปลงทั่วไปอาจใช้การออกแบบที่แช่น้ำมันพร้อมการระบายความร้อนตามธรรมชาติ แม้ว่าการกำหนดค่าขั้นสุดท้ายควรถูกกำหนดโดยข้อกำหนดของโครงการและมาตรฐานสาธารณูปโภคที่เกี่ยวข้องเสมอ

หม้อแปลงไฟฟ้าแบบติดเสาขนาด 33kV ทำงานอย่างไร

หลักการทำงานพื้นฐานคือการเหนี่ยวนำแม่เหล็กไฟฟ้า พลังงานไฟฟ้าเข้าสู่หม้อแปลงผ่านทางขดลวดไฟฟ้าแรงสูง สนามแม่เหล็กที่เกิดขึ้นในแกนกลางจะเหนี่ยวนำแรงดันไฟฟ้าที่สอดคล้องกันในการพันขดลวดแรงดันต่ำ ด้วยการใช้จำนวนรอบที่แตกต่างกันในขดลวดปฐมภูมิและขดลวดทุติยภูมิ หม้อแปลงจะลดแรงดันไฟฟ้าขาเข้าให้อยู่ในระดับที่ต้องการโดยอุปกรณ์ไฟฟ้าดาวน์สตรีม

หม้อแปลงไฟฟ้าไม่ได้ผลิตพลังงานไฟฟ้า แต่จะเปลี่ยนระดับแรงดันไฟฟ้าขณะถ่ายโอนพลังงานระหว่างวงจร แรงดันไฟฟ้าทุติยภูมิที่เกิดขึ้นจริงอาจแตกต่างกันไปตามระบบจำหน่ายในพื้นที่ ข้อมูลจำเพาะของโครงการ และข้อกำหนดด้านสาธารณูปโภค

ส่วนประกอบหลักคืออะไร?

หม้อแปลงไฟฟ้าแบบติดเสาที่เชื่อถือได้เป็นมากกว่าถังและขดลวดสองเส้น ส่วนประกอบแต่ละชิ้นมีส่วนช่วยในเรื่องประสิทธิภาพทางไฟฟ้า การจัดการความร้อน ความแข็งแรงทางกล หรือความปลอดภัยในการปฏิบัติงาน

ข้อมูลจำเพาะทางเทคนิคมีความสำคัญอย่างไร?

ไม่ควรเลือกหม้อแปลงไฟฟ้าตามแรงดันไฟฟ้าหลักเท่านั้น ข้อมูลจำเพาะทางไฟฟ้าที่สมบูรณ์ต้องตรงกับเครือข่าย โหลดที่เชื่อมต่อ สภาพแวดล้อมการติดตั้ง และข้อกำหนดของหน่วยงานท้องถิ่น

IEC 60076 โดยทั่วไปจะใช้อ้างอิงสำหรับการออกแบบและการทดสอบหม้อแปลงไฟฟ้ากำลัง แต่มาตรฐานที่ใช้บังคับควรได้รับการยืนยันกับหน่วยงานจัดซื้อและตลาดปลายทาง สาธารณูปโภคบางแห่งยังออกข้อกำหนดทางเทคนิคโดยละเอียด ซึ่งครอบคลุมถึงขนาด อุปกรณ์ การสูญเสีย การทดสอบ การป้องกัน การติดตั้ง และเอกสารประกอบ

มันใช้ที่ไหน?

การออกแบบที่ยกระดับทำให้หม้อแปลงไฟฟ้าแบบติดเสาขนาด 33kV เหมาะอย่างยิ่งสำหรับเครือข่ายการจำหน่ายไฟฟ้าเหนือศีรษะ ซึ่งจำเป็นต้องส่งพลังงานอย่างมีประสิทธิภาพ โดยไม่ต้องสร้างห้องหม้อแปลงระดับพื้นดินโดยเฉพาะ

• การใช้พลังงานไฟฟ้าในชนบท:รองรับการจ่ายไฟฟ้าไปยังชุมชนที่กระจัดกระจายและโหลดระยะไกล
• สิ่งอำนวยความสะดวกทางการเกษตร:สามารถจัดหาเครื่องสูบน้ำ อาคารฟาร์ม อุปกรณ์แปรรูป และโหลดแบบกระจายอื่นๆ
• การกระจายที่อยู่อาศัย:เหมาะสำหรับเครือข่ายที่อยู่อาศัยเหนือศีรษะที่เลือกเมื่อยูทิลิตี้ในพื้นที่อนุญาตให้มีการกำหนดค่านี้
• พื้นที่เชิงพาณิชย์:สามารถให้บริการร้านค้า สิ่งอำนวยความสะดวกขนาดเล็ก ธุรกิจริมถนน และสินค้าเชิงพาณิชย์แบบกระจายอื่นๆ
• โครงการโครงสร้างพื้นฐาน:อาจใช้สำหรับระบบแสงสว่าง การสื่อสาร การขนส่ง และการบริการสาธารณะที่เลือก
• การใช้งานในอุตสาหกรรมเบา:เหมาะสมเมื่อเงื่อนไขการโหลดและการติดตั้งที่ต้องการอยู่ในช่วงการออกแบบของหม้อแปลงไฟฟ้า

ความเหมาะสมที่แท้จริงขึ้นอยู่กับขนาดโหลด สถาปัตยกรรมเครือข่าย ความสามารถในการรับน้ำหนักของเสา การประสานงานในการป้องกัน สภาพแวดล้อม และข้อกำหนดด้านสาธารณูปโภคที่เกี่ยวข้อง

ผู้ซื้อควรพิจารณาอะไรก่อนเลือก?

สำหรับผู้จัดจำหน่าย ผู้รับเหมา EPC สาธารณูปโภค และเจ้าของโครงการ ความท้าทายในการจัดซื้อที่พบบ่อยที่สุดคือการค้นหาหม้อแปลงที่มี "33kV" บนป้ายชื่อ ความท้าทายที่แท้จริงคือการทำให้แน่ใจว่าทุกพารามิเตอร์ที่สำคัญตรงกับโครงการจริง

ปัจจัยการติดตั้งใดที่ส่งผลต่อประสิทธิภาพ?

การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญ เนื่องจากแม้แต่หม้อแปลงที่ออกแบบอย่างถูกต้องก็อาจประสบปัญหาในการปฏิบัติงานได้ หากโครงสร้างรองรับ การเชื่อมต่อไฟฟ้า สายดิน หรือระบบป้องกันไม่เพียงพอ

ความน่าเชื่อถือและอายุการใช้งานจะดีขึ้นได้อย่างไร?

การบำรุงรักษาเชิงป้องกันควรเป็นไปตามคำแนะนำของผู้ผลิต ขั้นตอนด้านสาธารณูปโภค สภาพแวดล้อมการทำงาน และกฎระเบียบที่บังคับใช้ วัตถุประสงค์คือการระบุปัญหาที่กำลังพัฒนาก่อนที่จะกลายเป็นความล้มเหลวหรือการหยุดทำงานโดยไม่ได้วางแผนไว้

• ตรวจสอบภายนอกหม้อแปลงเพื่อดูการกัดกร่อน ความเสียหายทางกายภาพ น้ำมันรั่ว หรือสภาวะที่ผิดปกติ
• ตรวจสอบบูช การเชื่อมต่อ อุปกรณ์สำหรับติดตั้ง และการจัดเตรียมสายดินในระหว่างการตรวจสอบตามกำหนดเวลา
• ตรวจสอบการโหลดและอุณหภูมิตามความเหมาะสมสำหรับการติดตั้ง
• ดูแลรักษาอุปกรณ์ป้องกันไฟกระชากและอุปกรณ์กระจายที่เกี่ยวข้องตามแผนการป้องกัน
• ใช้ขั้นตอนการตรวจสอบและทดสอบน้ำมันหม้อแปลงที่เหมาะสมตามความเหมาะสม
• เก็บรายงานการทดสอบ บันทึกการบำรุงรักษา ข้อมูลป้ายชื่อ และข้อมูลชิ้นส่วนอะไหล่ที่สามารถเข้าถึงได้ตลอดวงจรชีวิตของอุปกรณ์

ข้อกำหนดในการบำรุงรักษาแตกต่างกันอย่างมากระหว่างการออกแบบหม้อแปลงและสภาพแวดล้อมการทำงาน ตัวอย่างเช่น การติดตั้งบริเวณชายฝั่งอาจต้องการความเอาใจใส่ในการป้องกันการกัดกร่อนมากกว่าการติดตั้งบนบกและมีการสัมผัสกับสิ่งแวดล้อมต่ำ

ข้อผิดพลาดทั่วไปในการซื้ออะไรที่ควรหลีกเลี่ยง?

คำถามที่พบบ่อย

บทสรุป

A หม้อแปลงไฟฟ้าแบบติดเสา 33kVมีบทบาทสำคัญในการแปลงไฟฟ้าแรงดันปานกลางให้เป็นพลังงานจำหน่ายสำหรับเครือข่ายเหนือศีรษะ โครงสร้างแบบยกระดับขนาดกะทัดรัดนี้เหมาะอย่างยิ่งกับการใช้ไฟฟ้าในชนบท สิ่งอำนวยความสะดวกทางการเกษตร เครือข่ายที่อยู่อาศัย การจำหน่ายเชิงพาณิชย์ โครงการโครงสร้างพื้นฐาน และการใช้งานทางอุตสาหกรรมที่เลือกสรร

การตัดสินใจซื้อที่สำคัญที่สุดไม่ใช่แค่การเลือกหม้อแปลงที่มีป้ายกำกับ “33kV” ผู้ซื้อควรประเมินข้อกำหนดทางไฟฟ้าที่สมบูรณ์ รวมถึงความจุ แรงดันไฟฟ้าทุติยภูมิ เฟส ความถี่ ระดับฉนวน อิมพีแดนซ์ วิธีการทำความเย็น ช่วงก๊อกน้ำ ระบบป้องกัน สภาพแวดล้อมการติดตั้ง มาตรฐานที่เกี่ยวข้อง การทดสอบ เอกสาร และข้อกำหนดทางกล

สำหรับเจ้าของโครงการและผู้จัดจำหน่าย การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์จะช่วยลดความยุ่งยากในการยืนยันและปรับแต่งข้อมูลจำเพาะได้Yueqing Sarah Electric Co., Ltd. สามารถรองรับการอภิปรายโครงการที่เกี่ยวข้องกับข้อกำหนดของหม้อแปลงไฟฟ้าระบบจำหน่าย ข้อมูลจำเพาะทางเทคนิค เงื่อนไขการใช้งาน และการกำหนดค่าที่กำหนดเอง

กำลังมองหาโซลูชันหม้อแปลง 33kV สำหรับโครงการจัดจำหน่ายของคุณอยู่ใช่ไหม? แบ่งปันอัตราส่วนแรงดันไฟฟ้า ความจุ เฟส ความถี่ สภาพแวดล้อมการติดตั้ง และมาตรฐานที่บังคับใช้ของคุณกับ Yueqing Sarah Electric Co., Ltd. เพื่อหารือเกี่ยวกับการกำหนดค่าที่เหมาะสม โปรดติดต่อเราสำหรับการให้คำปรึกษาด้านเทคนิคและข้อกำหนดหม้อแปลงเฉพาะโครงการ
