หม้อแปลงไฟฟ้ากำลัง 20KV สามารถส่งกำลังทางอุตสาหกรรมที่เชื่อถือได้และมีประสิทธิภาพได้อย่างไร

การเลือกหม้อแปลงไฟฟ้ากำลัง 20KV จำเป็นต้องมีความเข้าใจอย่างสมบูรณ์เกี่ยวกับข้อกำหนดแรงดันไฟฟ้า ความจุที่กำหนด ลักษณะโหลด สภาพแวดล้อมการติดตั้ง สภาพการทำความเย็น ประสิทธิภาพของฉนวน ระบบป้องกัน ข้อกำหนดในการบำรุงรักษา และต้นทุนตลอดอายุการใช้งาน หม้อแปลงไฟฟ้าที่ดูประหยัดในขั้นตอนการซื้ออาจมีราคาแพงหากเกิดการสูญเสียมากเกินไป ทำงานที่อุณหภูมิสูง หรือต้องบำรุงรักษาบ่อยครั้ง คู่มือนี้จะอธิบายข้อควรพิจารณาทางเทคนิคที่สำคัญ การใช้งานทั่วไป ปัจจัยในการซื้อ และหลักการบำรุงรักษาเชิงปฏิบัติที่ช่วยให้ผู้ซื้อทางอุตสาหกรรมสร้างระบบไฟฟ้าแรงดันปานกลางที่ปลอดภัยและเชื่อถือได้มากขึ้น

สารบัญ

1. หม้อแปลงไฟฟ้ากำลัง 20KV คืออะไร?
2. เหตุใดการเปลี่ยนแปลง 20KV จึงมีความสำคัญ
3. หม้อแปลงไฟฟ้ากำลัง 20KV ถูกสร้างขึ้นมาอย่างไร?
4. ผู้ซื้อควรพิจารณาอะไรก่อนซื้อ?
5. ควรคำนวณความจุของหม้อแปลงอย่างไร?
6. ประสิทธิภาพของหม้อแปลงจะปรับปรุงได้อย่างไร?
7. หม้อแปลงไฟฟ้ากำลัง 20KV ใช้ที่ไหน?
8. อะไรคือความแตกต่างในการกำหนดค่าหม้อแปลงหลัก?
9. การบำรุงรักษาสามารถยืดอายุการใช้งานของหม้อแปลงได้อย่างไร?
10. ข้อผิดพลาดในการซื้ออะไรที่ควรหลีกเลี่ยง?
11. เหตุใดจึงต้องร่วมงานกับ Yueqing Sarah Electric Co., Ltd.
12. คำถามที่พบบ่อย

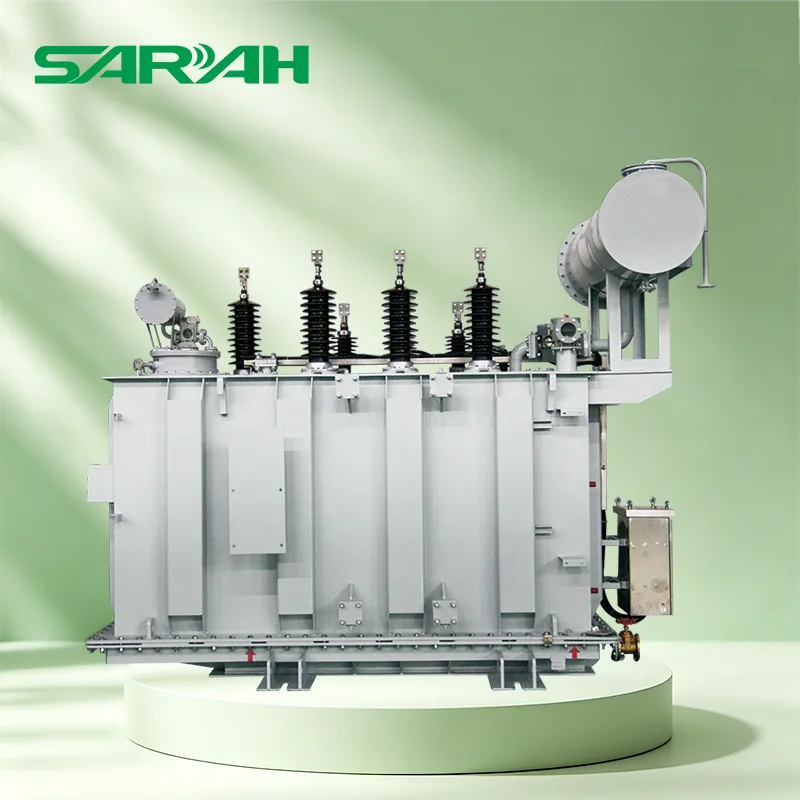

หม้อแปลงไฟฟ้ากำลัง 20KV คืออะไร?

หม้อแปลงไฟฟ้ากำลัง 20KV เป็นหม้อแปลงแรงดันไฟฟ้าปานกลางที่ออกแบบมาเพื่อถ่ายโอนพลังงานไฟฟ้าระหว่างระดับแรงดันไฟฟ้าโดยยังคงรักษาลักษณะกำลังไฟฟ้าที่ต้องการของระบบไว้ ในการใช้งานจริง แรงดันไฟฟ้าด้านปฐมภูมิ 20 kV อาจถูกแปลงเป็นแรงดันไฟฟ้าจำหน่ายที่ต่ำกว่าซึ่งเหมาะสำหรับโรงงาน สิ่งอำนวยความสะดวกเชิงพาณิชย์ โครงการโครงสร้างพื้นฐาน หรือโหลดทางไฟฟ้าอื่นๆ

หม้อแปลงไฟฟ้าไม่เพียงแต่ลดแรงดันไฟฟ้าเท่านั้น นอกจากนี้ยังให้การแยกทางไฟฟ้าระหว่างขดลวด รองรับการกระจายพลังงานที่เสถียร และเป็นส่วนสำคัญของสถาปัตยกรรมการป้องกันและการกระจายโดยรวม

เหตุใดการเปลี่ยนแปลง 20KV จึงมีความสำคัญ

การกระจายแรงดันไฟฟ้าปานกลางช่วยให้สามารถส่งและกระจายพลังงานไฟฟ้าได้อย่างมีประสิทธิภาพก่อนที่จะแปลงเป็นแรงดันไฟฟ้าใช้งาน สำหรับผู้ใช้ในอุตสาหกรรม หม้อแปลงไฟฟ้ามักจะถูกวางตำแหน่งระหว่างเครือข่ายแรงดันไฟฟ้าปานกลางขาเข้าและระบบจำหน่ายแรงดันไฟฟ้าต่ำของโรงงาน

หม้อแปลงไฟฟ้ากำลัง 20KV ถูกสร้างขึ้นมาอย่างไร?

แม้ว่าการก่อสร้างจะแตกต่างกันไปตามประเภทของหม้อแปลงและข้อกำหนดเฉพาะของโครงการ โดยทั่วไปส่วนประกอบทางไฟฟ้าและเครื่องกลที่สำคัญโดยทั่วไปจะประกอบด้วยแกนแม่เหล็ก ขดลวดไฟฟ้าแรงสูง ขดลวดแรงดันต่ำ ระบบฉนวน กล่องหุ้มหรือถัง โครงสร้างการทำความเย็น ขั้วต่อ และอุปกรณ์ป้องกันหรือตรวจสอบ

ผู้ซื้อควรพิจารณาอะไรก่อนซื้อ?

การซื้อหม้อแปลงไฟฟ้ากำลัง 20KV ตามแรงดันไฟฟ้าของแผ่นป้ายเท่านั้นถือเป็นข้อผิดพลาดในการจัดซื้อทั่วไป ข้อมูลจำเพาะระดับมืออาชีพควรคำนึงถึงสภาพแวดล้อมการทำงานที่สมบูรณ์และความต้องการไฟฟ้าที่คาดหวัง

1. แรงดันไฟฟ้า:ยืนยันข้อกำหนดแรงดันไฟฟ้าหลักและรอง และเงื่อนไขของกริดในพื้นที่
2. ความจุสูงสุด:เลือกพิกัด kVA หรือ MVA ที่เหมาะสมตามโหลดปัจจุบันและโหลดที่คาดไว้
3. ความถี่:ยืนยันว่าระบบทำงานที่ 50 Hz, 60 Hz หรือความถี่อื่นที่ต้องการ
4. การกำหนดค่าเฟส:พิจารณาว่าจำเป็นต้องมีการกำหนดค่าแบบสามเฟสหรือแบบพิเศษ
5. กลุ่มการเชื่อมต่อ:ระบุการเชื่อมต่อขดลวดและการกระจัดเฟสที่เหมาะสม
6. ข้อกำหนดด้านฉนวน:พิจารณาความทนทานต่อแรงดันไฟฟ้า สภาพแวดล้อม และมาตรฐานโครงการที่เกี่ยวข้อง
7. คูลลิ่ง:จับคู่การจัดเรียงการทำความเย็นกับโหลด อุณหภูมิโดยรอบ กล่องหุ้ม และเงื่อนไขการติดตั้ง
8. สภาพแวดล้อมการติดตั้ง:คำนึงถึงระดับความสูง ความชื้น ฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน อุณหภูมิ และการติดตั้งในร่มหรือกลางแจ้ง
9. การป้องกัน:ตรวจสอบเบรกเกอร์ รีเลย์ การตรวจสอบอุณหภูมิ การป้องกันไฟกระชาก และอุปกรณ์เสริมอื่นๆ ที่เข้ากันได้
10. การเข้าถึงการบำรุงรักษา:ตรวจสอบให้แน่ใจว่าจุดตรวจสอบและพื้นที่ให้บริการใช้งานได้จริงสำหรับการดำเนินงานระยะยาว

ควรคำนวณความจุของหม้อแปลงอย่างไร?

ความจุของหม้อแปลงควรสะท้อนถึงความต้องการที่แท้จริง แทนที่จะเพียงเพิ่มโหลดที่เชื่อมต่อทุกรายการด้วยพิกัดเต็ม โดยปกติวิศวกรจะตรวจสอบโหลดที่เชื่อมต่อ ปัจจัยความต้องการ ความหลากหลาย คุณลักษณะการสตาร์ทของมอเตอร์ ปริมาณฮาร์โมนิก การขยายในอนาคต และสภาวะการทำงานที่คาดหวัง

ด้วยเหตุนี้ วิศวกรโครงการจึงควรประเมินทั้งภาระในปัจจุบันและการพัฒนาที่คาดหวังของสิ่งอำนวยความสะดวก โรงงานผลิตที่วางแผนจะเพิ่มอุปกรณ์การผลิตในอีกไม่กี่ปีข้างหน้าอาจต้องการกำลังการผลิตหม้อแปลงที่แตกต่างจากโรงงานที่มีความต้องการคงที่

ประสิทธิภาพของหม้อแปลงจะปรับปรุงได้อย่างไร?

ประสิทธิภาพของหม้อแปลงได้รับอิทธิพลจากทั้งการสูญเสียขณะไม่มีโหลดและการสูญเสียที่เกี่ยวข้องกับโหลด เนื่องจากหม้อแปลงสามารถทำงานได้อย่างต่อเนื่องเป็นเวลาหลายปี การสูญเสียความแตกต่างเพียงเล็กน้อยก็อาจมีความสำคัญตลอดวงจรชีวิตของอุปกรณ์

• เลือกการออกแบบแกนให้เหมาะสมกับแรงดันไฟฟ้าและความจุที่ต้องการ
• ใช้ขนาดตัวนำที่เหมาะสมเพื่อควบคุมการสูญเสียของขดลวด
• เลือกความจุของหม้อแปลงที่ตรงกับโปรไฟล์โหลดจริง
• รักษาสภาพความเย็นและการระบายอากาศที่เหมาะสม
• ป้องกันการทำงานในระยะยาวภายใต้การโอเวอร์โหลดมากเกินไป
• ตรวจสอบอุณหภูมิและสภาวะการทำงานที่ผิดปกติ
• รักษาขั้วต่อ การเชื่อมต่อ และอุปกรณ์ป้องกันให้อยู่ในสภาพดี
• ประเมินต้นทุนการดำเนินงานตลอดวงจรชีวิต แทนที่จะมุ่งเน้นเฉพาะราคาซื้อเท่านั้น

มาตรฐานหม้อแปลงไฟฟ้าระหว่างประเทศยังกล่าวถึงประสิทธิภาพพลังงานและวิธีการประเมินอีกด้วย ตัวอย่างเช่น IEC TS 60076-20 จัดให้มีแนวทางในการกำหนดประสิทธิภาพพลังงานและประเมินประสิทธิภาพพลังงานของหม้อแปลงไฟฟ้า :contentReference[oaicite:1]{index=1}

หม้อแปลงไฟฟ้ากำลัง 20KV ใช้ที่ไหน?

ระดับแรงดันไฟฟ้า 20KV เกี่ยวข้องกับระบบจำหน่ายแรงดันไฟฟ้าปานกลางหลายระบบ การกำหนดค่าที่แน่นอนขึ้นอยู่กับข้อกำหนดของเครือข่ายไฟฟ้าในพื้นที่และโครงการ

อะไรคือความแตกต่างในการกำหนดค่าหม้อแปลงหลัก?

สำหรับหม้อแปลงชนิดแห้ง IEC 60076-11 ครอบคลุมถึงหม้อแปลงไฟฟ้าชนิดแห้งที่มีแรงดันไฟฟ้าและขอบเขตการใช้งานที่แน่นอน ทำให้จำเป็นต้องยืนยันมาตรฐานที่เกี่ยวข้องและข้อกำหนดเฉพาะของโครงการก่อนที่จะเลือกการกำหนดค่า :contentReference[oaicite:2]{index=2}

การบำรุงรักษาสามารถยืดอายุการใช้งานของหม้อแปลงได้อย่างไร?

หม้อแปลงไฟฟ้าที่ได้รับการออกแบบมาอย่างดียังคงต้องมีการใช้งานและการบำรุงรักษาที่เหมาะสม การตรวจสอบเชิงป้องกันสามารถระบุปัญหาที่กำลังพัฒนาก่อนที่จะทำให้เกิดการปิดเครื่องโดยไม่คาดคิด

สำหรับหม้อแปลงที่แช่น้ำมันแร่ การจัดการโหลดและอุณหภูมิมีความสำคัญอย่างยิ่ง เนื่องจากอุณหภูมิในการทำงานและสภาวะโหลดมีอิทธิพลต่ออายุความร้อนและอายุการใช้งานของหม้อแปลง IEC 60076-7 ให้คำแนะนำเกี่ยวกับการโหลดและอุณหภูมิการทำงานของหม้อแปลงแช่น้ำมันแร่ :contentReference[oaicite:3]{index=3}

ข้อผิดพลาดในการซื้ออะไรที่ควรหลีกเลี่ยง?

เหตุใดจึงต้องร่วมงานกับ Yueqing Sarah Electric Co., Ltd.

สำหรับผู้ซื้อที่ค้นหาซัพพลายเออร์หม้อแปลงไฟฟ้ากำลัง 20KV ที่เชื่อถือได้ ความสามารถของผู้ผลิตควรได้รับการประเมินนอกเหนือจากรูปลักษณ์ของผลิตภัณฑ์หรือใบเสนอราคาพื้นฐาน การสื่อสารทางเทคนิค ความสามารถในการปรับแต่ง การควบคุมคุณภาพ เอกสาร การประสานงานในการจัดส่ง และการบริการระยะยาว ล้วนมีส่วนช่วยให้โครงการประสบความสำเร็จ

Yueqing Sarah Electric Co., Ltd. มุ่งเน้นที่อุปกรณ์ไฟฟ้าและโซลูชันการจ่ายพลังงาน โดยนำเสนอผลิตภัณฑ์ที่ได้รับการออกแบบให้ตรงตามความต้องการของโครงการที่ใช้งานได้จริงแก่ลูกค้า สำหรับผู้ซื้อในภาคอุตสาหกรรมและเชิงพาณิชย์ การทำงานร่วมกับซัพพลายเออร์ที่สามารถเข้าใจระดับแรงดันไฟฟ้า ความจุที่กำหนด เงื่อนไขการติดตั้ง ข้อกำหนดในการป้องกัน และข้อกำหนดเฉพาะการใช้งาน จะทำให้กระบวนการจัดซื้อง่ายขึ้น

ก่อนที่จะขอใบเสนอราคา ผู้ซื้อควรเตรียมข้อมูลโครงการขั้นพื้นฐาน เช่น แรงดันไฟฟ้าขาเข้า แรงดันไฟฟ้าขาออก ความจุที่กำหนด ความถี่ เฟส สถานที่ติดตั้ง สภาพแวดล้อม ประเภทโหลด มาตรฐานที่ใช้บังคับ และข้อกำหนดในการจัดส่งที่คาดไว้ ข้อมูลที่สมบูรณ์ยิ่งขึ้นช่วยให้ผู้ผลิตสามารถเสนอข้อเสนอทางเทคนิคที่แม่นยำยิ่งขึ้น

คำถามที่พบบ่อย

สร้างระบบไฟฟ้าแรงดันปานกลางที่เชื่อถือได้มากขึ้น

การเลือกหม้อแปลงไฟฟ้ากำลัง 20KV ที่เหมาะสมนั้นต้องการมากกว่าการเปรียบเทียบใบเสนอราคา แนวทางแก้ไขที่ถูกต้องควรตรงกับโหลดทางไฟฟ้า สภาพแวดล้อมการทำงาน ความคาดหวังด้านประสิทธิภาพ ระบบป้องกัน เงื่อนไขการติดตั้ง และเป้าหมายโครงการระยะยาวYueqing Sarah Electric Co., Ltd.สามารถช่วยผู้ซื้อในภาคอุตสาหกรรมและเชิงพาณิชย์ประเมินข้อกำหนดหม้อแปลงของตน และพัฒนาโซลูชันการกระจายพลังงานที่ใช้งานได้จริง

ต้องการหม้อแปลงไฟฟ้ากำลัง 20KV สำหรับโครงการของคุณหรือไม่?ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับแรงดันไฟฟ้า ความจุ การใช้งาน และข้อกำหนดในการปรับแต่งของคุณ
