ประเทศจีน การติดตั้งสายไฟเหนือศีรษะคุณภาพ ผู้ผลิต

ในฐานะผู้ผลิตที่สามารถให้บริการโซลูชั่นแบบครบวงจร Sarah Electric ไม่เพียงแต่นำเสนออุปกรณ์ไฟฟ้าที่หลากหลายเท่านั้น แต่ยังรวมถึงข้อต่อสายไฟเหนือศีรษะที่เกี่ยวข้องอีกด้วย ส่วนประกอบต่างๆ เหล่านี้ทำหน้าที่สำคัญๆ รวมถึงการเชื่อมต่อ การยึด การรองรับ การป้องกัน และการยึด และถือเป็นองค์ประกอบสำคัญในการรับรองความปลอดภัย เสถียรภาพ และอายุการใช้งานที่ยาวนานของสายไฟ

ฟังก์ชั่นหลัก

1. การรักษาความปลอดภัยตัวนำ

ส่วนประกอบบางอย่างทำหน้าที่ยึดตัวนำให้แน่นหนาฉนวนหรือหอคอย จึงป้องกันการเคลื่อนตัวที่เกิดจากแรงลม การสั่นสะเทือน หรือความตึงเครียด

2. การเชื่อมต่อตัวนำ

อุปกรณ์เชื่อมต่อช่วยให้เชื่อมต่อตัวนำได้สะดวก ช่วยให้การส่งกระแสไฟฟ้ามีความเสถียร

3. ทนต่อภาระทางกล

อุปกรณ์ติดตั้งเฉพาะได้รับการออกแบบให้ทนทานต่อความเค้นเชิงกลต่างๆ ที่เกิดขึ้นระหว่างการทำงานของสายการผลิต รวมถึงน้ำหนักของตัวนำ แรงลม ภาระน้ำแข็ง และแรงดึง ดังนั้นจึงรับประกันความเสถียรในการทำงานในระยะยาว

4. การป้องกันตัวนำ

ด้วยการใช้อุปกรณ์ที่เหมาะสม การสึกหรอทางกลและความเสียหายที่เกิดจากการสั่นสะเทือนสามารถลดลงได้ ซึ่งจะช่วยยืดอายุการใช้งานของตัวนำ

ประเภททั่วไปของอุปกรณ์เหนือศีรษะมีอะไรบ้าง?

1. อุปกรณ์ช่วงล่างและแรงดึง

ที่หนีบช่วงล่าง: ส่วนใหญ่ใช้กับขั้วสัมผัสเพื่อแขวนตัวนำไฟฟ้าแรงสูงไว้ใต้ฉนวน ส่วนใหญ่จะรับน้ำหนักในแนวตั้ง

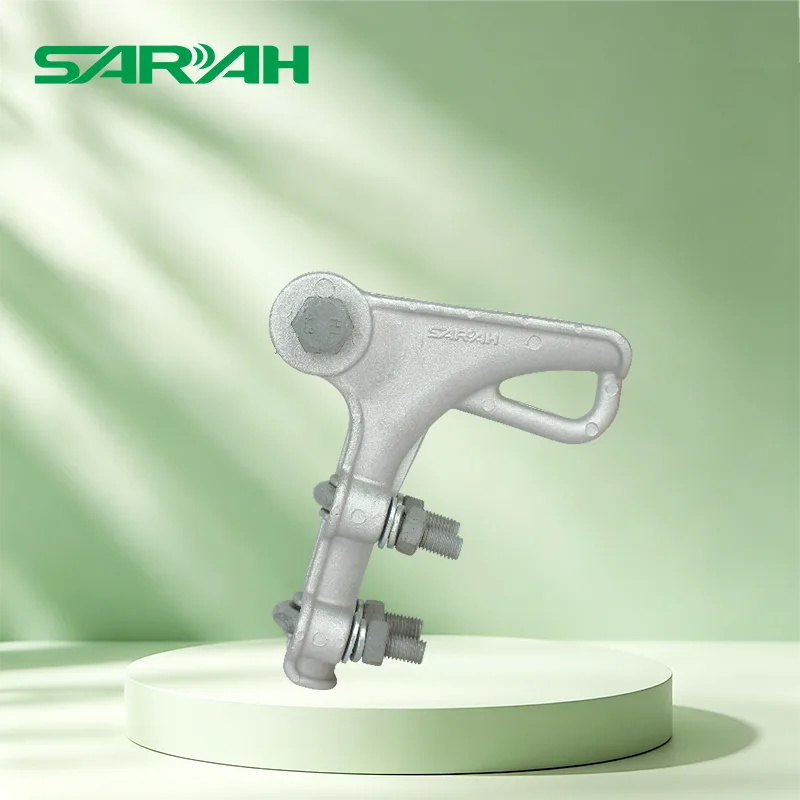

ที่หนีบแรงดึง (Strain Clamps): ใช้กับเสามุม เสาขั้วต่อ หรือเสาความเครียดเพื่อทนต่อแรงตึงตามแนวนอน

2. การเชื่อมต่อและข้อต่อประกบ

ลิงค์ฟิตติ้ง: ออกแบบมาเฉพาะสำหรับการประกอบทางกลและการเชื่อมต่อระหว่างฉนวนกับแขนกางเขนโลหะ

ตัวอย่างที่สำคัญ ได้แก่ Ball Eyes, Socket Clevises, U-Shackles และ PD Clevises

อุปกรณ์ประกบ/ข้อต่อ: เช่น Splicing Sleeves ซึ่งได้รับการออกแบบให้ทนทานต่อแรงดึงพร้อมทั้งรับประกันการนำไฟฟ้าที่ดีเยี่ยม

3. T-Clamps และตัวเชื่อมต่อ

แคลมป์ PG และแคลมป์ตัว T: ใช้เฉพาะสำหรับการแยกตัวนำและการเชื่อมต่อจัมเปอร์ แม้ว่าจะไม่รับแรงตึงทางกลของสายการผลิต แต่ก็อยู่ภายใต้ข้อกำหนดที่เข้มงวดอย่างยิ่งเกี่ยวกับความต้านทานต่อการสัมผัสและการป้องกันการเกิดออกซิเดชัน

4. อุปกรณ์ป้องกันการสั่นสะเทือนและป้องกัน

แดมเปอร์สั่นสะเทือน: ประกอบด้วยตุ้มน้ำหนักโลหะสมมาตรคู่หนึ่งติดอยู่กับตัวนำไฟฟ้าแรงสูงใกล้กับปลายฉนวน ป้องกันความล้าทางกลและการแตกหักของเกลียวที่เกิดจากการสั่นสะเทือนของตัวนำเป็นเวลานาน

โคโรนา/วงแหวนคัดเกรด: ใช้กับสายส่งไฟฟ้าแรงสูงพิเศษเพื่อปรับเปลี่ยนการกระจายสนามไฟฟ้ารอบฉนวน จึงป้องกันการปล่อยโคโรนาไฟฟ้าแรงสูงและเกิดประกายไฟทางไฟฟ้า

อุปกรณ์ Overhead Line ทำงานร่วมกับอุปกรณ์ไฟฟ้าได้อย่างไร?

1. บูรณาการกับ Transformers

การทำงาน: เพื่อความปลอดภัยหม้อแปลงไฟฟ้ารองรับสายไฟฟ้าแรงสูง และรับประกันการเชื่อมต่อที่ปลอดภัยระหว่างสายและอุปกรณ์

อุปกรณ์ที่เกี่ยวข้อง: ขายึดหม้อแปลง, แคลมป์ตัวนำ, อุปกรณ์กันสะเทือนและข้อต่อความเครียด

2. บูรณาการกับคัตเอาท์ฟิวส์

การทำงาน: เพื่อให้การสนับสนุนคงที่สำหรับคัตเอาต์ฟิวส์และให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยสำหรับสายไฟฟ้าแรงสูงด้านข้าง

อุปกรณ์ที่เกี่ยวข้อง: ขายึดตัดฟิวส์ ไม้แขวนโลหะ และแคลมป์ตัวนำ

3. บูรณาการกับอุปกรณ์ป้องกันไฟกระชาก

การทำงาน: เพื่อยึดอุปกรณ์ป้องกันไฟกระชากและต่อสายดินเพื่อป้องกันฟ้าผ่าไม่ให้อุปกรณ์ไฟฟ้าเสียหาย

อุปกรณ์ที่เกี่ยวข้อง: ขายึดอุปกรณ์ป้องกันไฟกระชาก, ตัวยึดโบลต์และอุปกรณ์ต่อสายดิน

4. บูรณาการกับฉนวน

การทำงาน: เพื่อเชื่อมต่อตัวนำเข้ากับฉนวนอย่างปลอดภัย อำนวยความสะดวกในการระงับสาย การปรับความตึง และการแตกแขนง

อุปกรณ์ที่เกี่ยวข้อง: แคลมป์ช่วงล่าง แคลมป์ความเครียด และแท่งเกราะ

5. บูรณาการกับสวิตช์ตัดการเชื่อมต่อ

การทำงาน: เพื่อติดตั้งและรองรับสวิตช์ตัดการเชื่อมต่อ เพื่อให้มั่นใจถึงการเชื่อมต่อที่เชื่อถือได้ระหว่างกลไกการทำงาน บัสบาร์ และตัวนำ

อุปกรณ์ที่เกี่ยวข้อง: ฉากยึดฉนวน ส่วนประกอบเชื่อมต่อโลหะ และตัวยึดแกนปฏิบัติการ

คำแนะนำในการเลือกและการติดตั้ง

1. เลือกวัสดุตามระดับแรงดันไฟฟ้า

≤33kV: มีตัวเลือกเหล็กชุบสังกะสีแบบจุ่มร้อนหรืออลูมิเนียมอัลลอยด์ความแข็งแรงสูง

66kV: แนะนำให้ใช้วัสดุโลหะที่มีความต้านทานการกัดกร่อนสูงและความแข็งแรงเชิงกลที่เหนือกว่า

2. เลือกรุ่นตามโหลดและช่วง

เส้นช่วงยาว: ต้องใช้ข้อต่อปรับความตึงและข้อต่อระบบกันสะเทือนร่วมกัน

เส้นกระจายช่วงสั้น: อุปกรณ์กันสะเทือนแบบเดียวก็เพียงพอแล้ว

3. ตรวจสอบความเข้ากันได้ของส่วนประกอบ

อุปกรณ์ข้อต่อสายไฟเหนือศีรษะรุ่นเฉพาะต้องเข้ากันได้กับขนาดของฉนวน ขั้วต่อหม้อแปลง และฟิวส์ ทีมเทคนิคมืออาชีพของ Sarah Electric สามารถช่วยเหลือคุณในการกำหนดค่าโซลูชันครบวงจรแบบครบวงจร

4. ปฏิบัติตามมาตรฐานการติดตั้ง

ผลิตภัณฑ์ของเราสอดคล้องกับทั้งมาตรฐาน IEC และมาตรฐาน State Grid หลังการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าได้ขันน็อตทั้งหมดให้แน่นและไม่มีการคลายตัว

5. ดำเนินการตรวจสอบและบำรุงรักษาเป็นประจำ

ตรวจสอบโบลต์เป็นระยะๆ เพื่อดูการหลวมหรือการกัดกร่อน และตรวจสอบการยึดตัวนำอย่างแน่นหนา

หากโครงการของคุณตั้งอยู่ในสภาพแวดล้อมที่มีลมและทรายรุนแรงหรือในพื้นที่ชายฝั่ง ควรเพิ่มความถี่ในการตรวจสอบเหล่านี้
