หม้อแปลงไฟฟ้าทำงานอย่างไร?

หม้อแปลงมีโครงสร้างภายในที่แข็งแกร่งและใช้การเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่ออำนวยความสะดวกในการแปลงแรงดันไฟฟ้าระหว่างการทำงาน

โครงสร้างพื้นฐานประกอบด้วยแกนเหล็กปิด และขดลวดไฟฟ้าแรงสูงและแรงต่ำพันอยู่รอบๆ เมื่อกระแสสลับถูกจ่ายไปที่ด้านไฟฟ้าแรงสูง สนามแม่เหล็กกระแสสลับจะถูกสร้างขึ้นภายในแกนเหล็ก เนื่องจากสนามแม่เหล็กนี้เคลื่อนที่ผ่านด้านแรงดันต่ำ มันจะเหนี่ยวนำให้เกิดแรงดันไฟฟ้ากระแสสลับใหม่ภายในขดลวดแรงดันต่ำ

ด้วยการปรับอัตราส่วนของรอบระหว่างคอยล์อินพุตและเอาต์พุต หม้อแปลงจึงสามารถลดแรงดันไฟฟ้าได้อย่างแม่นยำ ดังนั้นจึงตรงตามข้อกำหนดเฉพาะของโครงการ

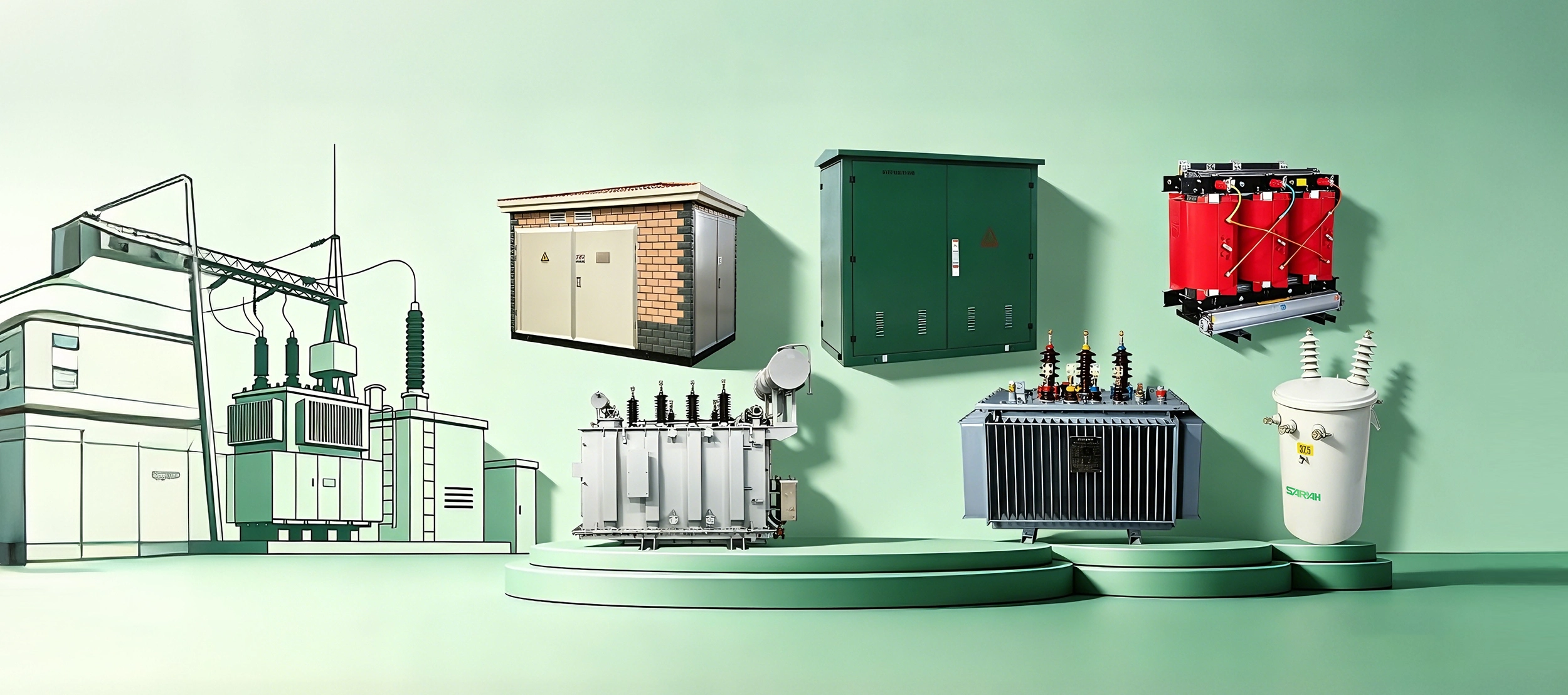

หม้อแปลงไฟฟ้าประเภทต่าง ๆ มีอะไรบ้าง?

1. หม้อแปลงไฟฟ้าระบบจำหน่าย

ลักษณะเฉพาะ: ติดตั้งที่ปลายสายจำหน่าย สามารถดำเนินงานต่อเนื่องได้ในระยะยาว โดยทั่วไปความจุจะอยู่ในช่วงตั้งแต่ 25 kVA ถึง 5,000 kVA

การทำงาน: แปลงพลังงานแรงดันปานกลางเป็นพลังงานแรงดันต่ำ

การใช้งานทั่วไป: อาคารที่พักอาศัย อาคารพาณิชย์ โครงข่ายไฟฟ้าในชนบท สวนอุตสาหกรรม ฯลฯ

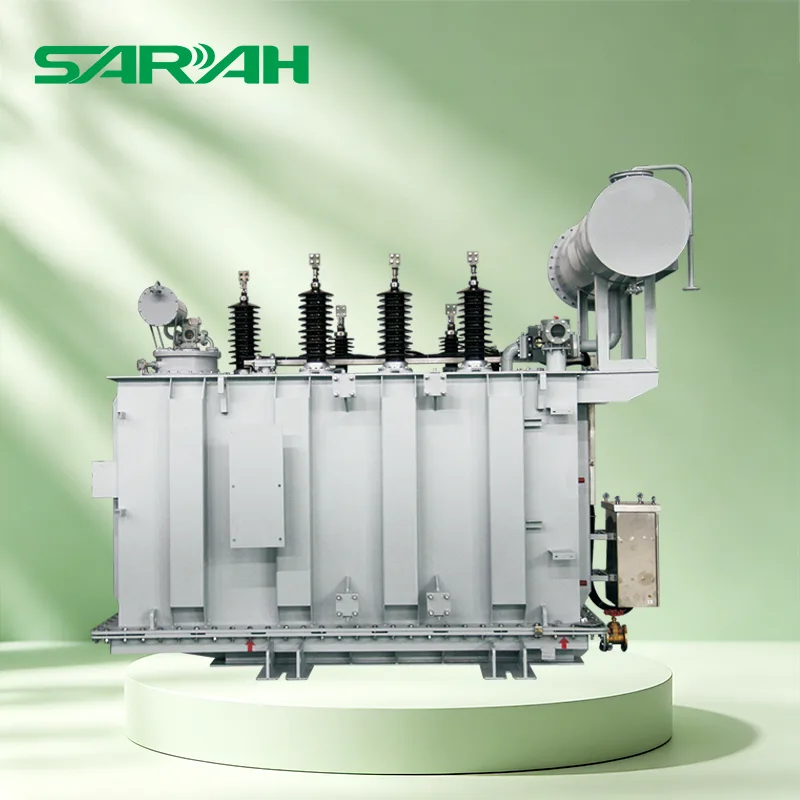

2. หม้อแปลงไฟฟ้ากำลัง

ลักษณะเฉพาะ: ความจุขนาดใหญ่; ประสิทธิภาพการดำเนินงานสูง เหมาะสำหรับระบบไฟฟ้าแรงสูงหรือไฟฟ้าแรงสูงพิเศษ

การทำงาน: รับผิดชอบในการก้าวขึ้นหรือลงไฟฟ้าแรงสูง

การใช้งานทั่วไป: โรงงานผลิตไฟฟ้า โครงข่ายส่งไฟฟ้า และสถานีไฟฟ้าย่อยขนาดใหญ่

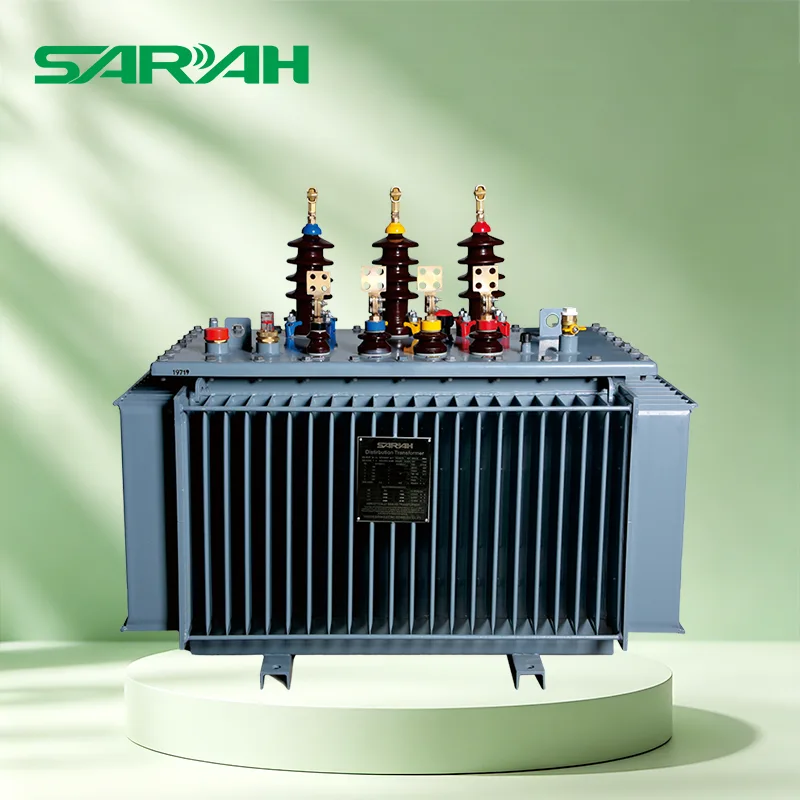

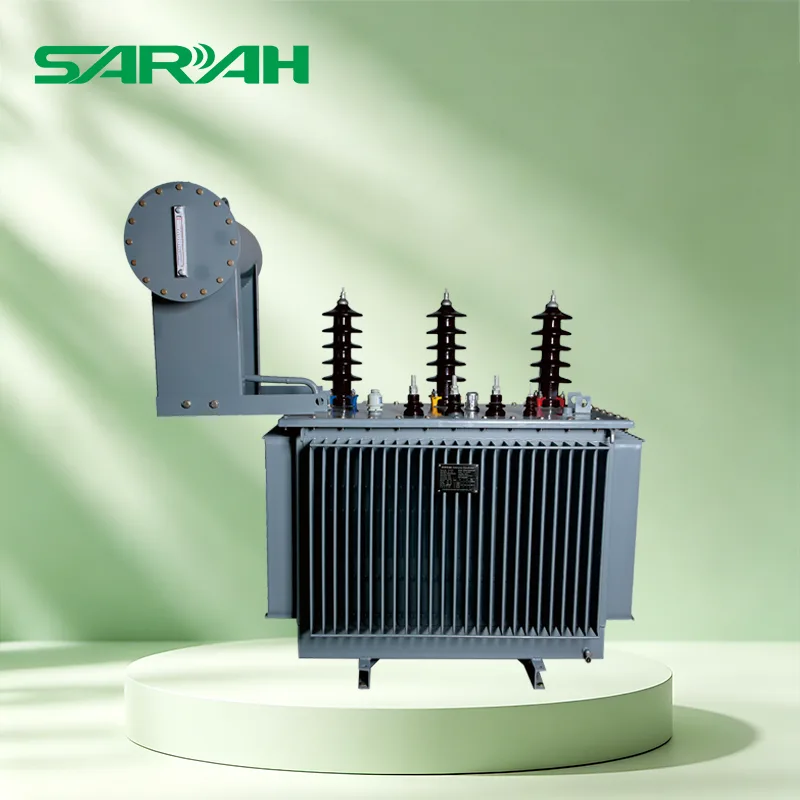

3. หม้อแปลงไฟฟ้าแบบแช่น้ำมัน

ลักษณะเฉพาะ: ใช้น้ำมันฉนวนในการทำความเย็นและเป็นฉนวน มีความสามารถในการกระจายความร้อนที่แข็งแกร่ง ความจุเกินพิกัดที่ยอดเยี่ยม และการทำงานที่มั่นคง

การใช้งานทั่วไป: ระบบจำหน่ายไฟฟ้า โรงงานผลิตทางอุตสาหกรรม โรงไฟฟ้าพลังงานใหม่ และสภาพแวดล้อมการติดตั้งภายนอกอาคาร

4. หม้อแปลงชนิดแห้ง

ลักษณะเฉพาะ: ไม่ใช้น้ำมันฉนวน อาศัยอากาศหรืออีพอกซีเรซินเพื่อเป็นฉนวนและกระจายความร้อน มีคุณสมบัติทนไฟ ความปลอดภัย และเป็นมิตรต่อสิ่งแวดล้อมได้ดีเยี่ยม

การใช้งานทั่วไป: พื้นที่ที่มีการสัญจรไปมาสูง โรงพยาบาล โรงเรียน และพื้นที่วิกฤตอื่นๆ

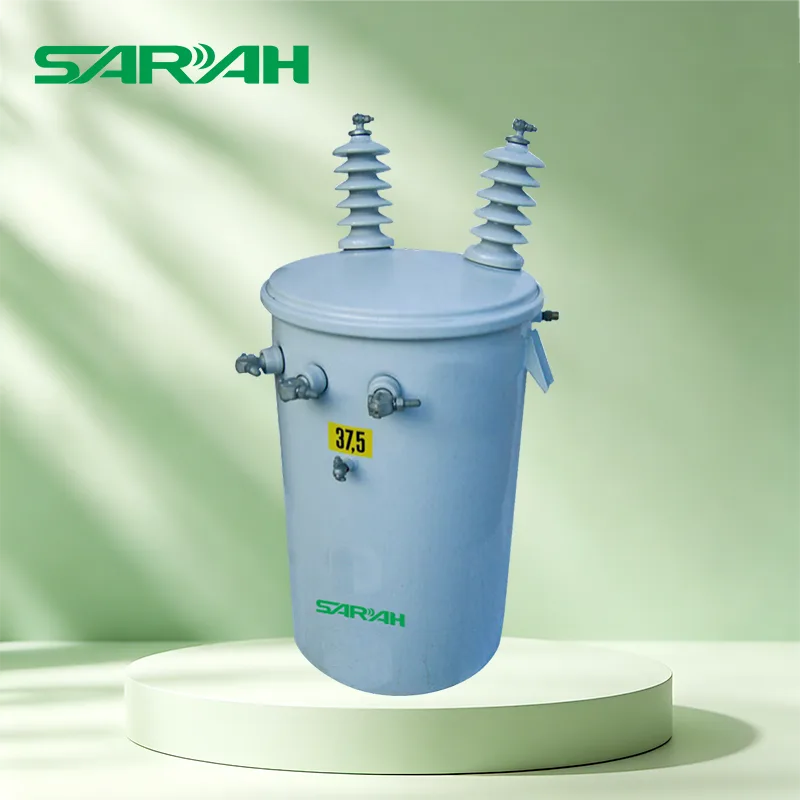

5. หม้อแปลงไฟฟ้าแบบติดเสา

ลักษณะเฉพาะ: ติดตั้งบนเสาไฟฟ้า ต้องการพื้นที่ขั้นต่ำ เกี่ยวข้องกับต้นทุนการลงทุนเริ่มแรกต่ำ

การใช้งานทั่วไป: ระบบจำหน่ายไฟฟ้าในชนบทและชานเมือง

6. หม้อแปลงไฟฟ้าแบบติดแผ่น

ลักษณะเฉพาะ: โดดเด่นด้วยการออกแบบตู้แบบปิดสนิท ติดตั้งบนแผ่นคอนกรีตระดับพื้นดิน ให้ความปลอดภัยสูง การป้องกันองค์ประกอบภายนอกที่เหนือกว่า และระดับเสียงรบกวนต่ำ

การใช้งานทั่วไป: ย่านการค้าและชุมชนที่อยู่อาศัยภายในเขตเมือง

7. หม้อแปลงแยก

ลักษณะเฉพาะ: ลดการรบกวนทางไฟฟ้าด้วยการแยกทางไฟฟ้า มีการแยกวงจรอินพุตและเอาต์พุตอย่างสมบูรณ์

การทำงาน: เพิ่มความปลอดภัยของอุปกรณ์และปรับปรุงคุณภาพไฟฟ้า

การใช้งานทั่วไป: อุปกรณ์ทางการแพทย์ ระบบควบคุมอัตโนมัติ เครื่องมือวัดความแม่นยำ และอุปกรณ์สื่อสาร

8. หม้อแปลงเตาหลอม

ลักษณะเฉพาะ: สามารถจ่ายกระแสไฟขาออกสูงเป็นพิเศษ; มีความสามารถในการทนต่อการลัดวงจรที่แข็งแกร่งและมีความต้านทานต่อแรงกระแทกสูง

การทำงาน: จ่ายพลังงานให้กับอุปกรณ์ที่ใช้พลังงานสูง เช่น เตาอาร์คไฟฟ้า และเตาถลุง

การใช้งานทั่วไป: โรงถลุงเหล็ก อุตสาหกรรมโลหะ และโรงงานแปรรูปโลหะที่ไม่ใช่เหล็ก

ตารางเปรียบเทียบด่วน

เหตุใด Transformers จึงมีความสำคัญต่อสังคมยุคใหม่

เนื่องจากการทำงานที่เหมาะสมของระบบไฟฟ้าต้องอาศัยหม้อแปลงทั้งหมด ตั้งแต่โรงไฟฟ้าไปจนถึงผู้ใช้ปลายทาง ไฟฟ้าแทบทุกกิโลวัตต์-ชั่วโมงจะต้องผ่านหม้อแปลงไฟฟ้า

หม้อแปลงประสิทธิภาพสูงไม่เพียงแต่อำนวยความสะดวกในการแปลงแรงดันไฟฟ้าเท่านั้น แต่ยังช่วยให้ผู้ใช้:

● เพิ่มประสิทธิภาพการส่งกำลัง

● ลดการสูญเสียพลังงานให้เหลือน้อยที่สุด

● ปกป้องความปลอดภัยของอุปกรณ์

● ปรับปรุงเสถียรภาพของแหล่งจ่ายไฟ

● ลดต้นทุนการดำเนินงานในระยะยาว

จะเลือกแรงดันไฟฟ้าของหม้อแปลงได้อย่างไร?

I. การเลือกแรงดันไฟฟ้าด้านข้างไฟฟ้าแรงสูง

แรงดันไฟฟ้าที่ด้านไฟฟ้าแรงสูงของหม้อแปลงไฟฟ้าจะขึ้นอยู่กับโครงสร้างโครงข่ายไฟฟ้าในพื้นที่ จะต้องตรงกับแรงดันไฟฟ้าในการส่งของโครงข่ายสาธารณะหรือสถานีย่อยต้นทางที่ให้บริการในพื้นที่โครงการ

โปรดดูคำแนะนำด้านแรงดันไฟฟ้าต่อไปนี้ ขึ้นอยู่กับข้อกำหนดของประเทศ ภูมิภาค และโครงการเฉพาะของคุณ หรือปรึกษา Sarah Electric โดยตรง:

11 กิโลโวลต์: สหราชอาณาจักร เอเชียตะวันออกเฉียงใต้ แอฟริกา ออสเตรเลีย อินเดีย และภูมิภาคอื่นๆ ที่ใช้ระบบไฟฟ้าในเครือจักรภพ

33 กิโลโวลต์ / 35 กิโลโวลต์: นิยมใช้ในสวนอุตสาหกรรมขนาดใหญ่ สถานีไฟฟ้าย่อยขนาดกลาง หรือระบบรวบรวมพลังงานใหม่

10 กิโลโวลต์ / 20 กิโลโวลต์: จีนแผ่นดินใหญ่และบางประเทศในยุโรป

13.8 กิโลโวลต์ / 4.16 กิโลโวลต์: ใช้กันอย่างแพร่หลายในอเมริกาเหนือ (มาตรฐานของสหรัฐอเมริกา) และบางส่วนของอเมริกาใต้

ครั้งที่สอง การเลือกแรงดันไฟฟ้าด้านข้างแรงดันต่ำ

แรงดันไฟฟ้าที่ด้านแรงดันต่ำของหม้อแปลงขึ้นอยู่กับอุปกรณ์โหลดปลายทาง จะต้องตรงกับแรงดันไฟฟ้าที่กำหนดของสายการผลิตของโรงงาน อาคารพาณิชย์ หรือโครงข่ายไฟฟ้าสำหรับที่อยู่อาศัยที่ให้บริการ

ไฟฟ้าสามเฟสอุตสาหกรรม: ใช้ในการขับเคลื่อนเครื่องจักรกลหนัก มอเตอร์ไฟฟ้า ไดรฟ์ความถี่ตัวแปร (VFD) ฯลฯ

หากโครงการตั้งอยู่ในภูมิภาคที่ใช้มาตรฐาน International Electrotechnical Commission (IEC) โดยทั่วไปจะเลือก 400 V (หรือ 415 V ภายใต้มาตรฐานเก่า)

หากโครงการตั้งอยู่ในอเมริกาเหนือ (มาตรฐานของสหรัฐอเมริกา) อาจต้องใช้ไฟ 480 V หรือ 208 V

ที่อยู่อาศัย / ไฟฟ้าเฟสเดียว: ใช้สำหรับให้แสงสว่าง อุปกรณ์สำนักงาน และเครื่องใช้ในครัวเรือนมาตรฐาน

ตัวเลือกทั่วไป ได้แก่ 220 V, 230 V หรือ 240 V

จำเป็นต้องเริ่มโครงการใหม่หรือไม่? ให้ข้อมูลต่อไปนี้ทันที และ Sarah Electric จะตอบกลับคุณทันที:

✓ แรงดันไฟฟ้าหลัก

✓ แรงดันไฟฟ้าทุติยภูมิ

✓ ความจุที่ต้องการ (kVA)

✓ ความถี่ (50Hz หรือ 60Hz)

✓ สภาพแวดล้อมการติดตั้ง (ในร่มหรือกลางแจ้ง)

✓ ระดับความสูง

✓ ที่ตั้งโครงการ (ประเทศ)

กำลังมองหาผู้ผลิตและผู้จำหน่ายสถานีย่อยแบบกล่องที่เชื่อถือได้อยู่ใช่ไหม? Sarah Electric นำเสนอโซลูชันที่ปรับแต่งตามความต้องการซึ่งมีการออกแบบภายนอกอาคารแบบสำเร็จรูปแบบโมดูลาร์และแบบปิดเต็มรูปแบบจากโรงงาน อุปกรณ์นี้ทนต่อการกัดกร่อน กันความชื้น และป้องกันการโจรกรรม ทำให้เหมาะสำหรับเครือข่ายการจ่ายไฟในเมือง การใช้งานทางอุตสาหกรรม ภาคพลังงานใหม่ และความต้องการแหล่งจ่ายไฟชั่วคราว

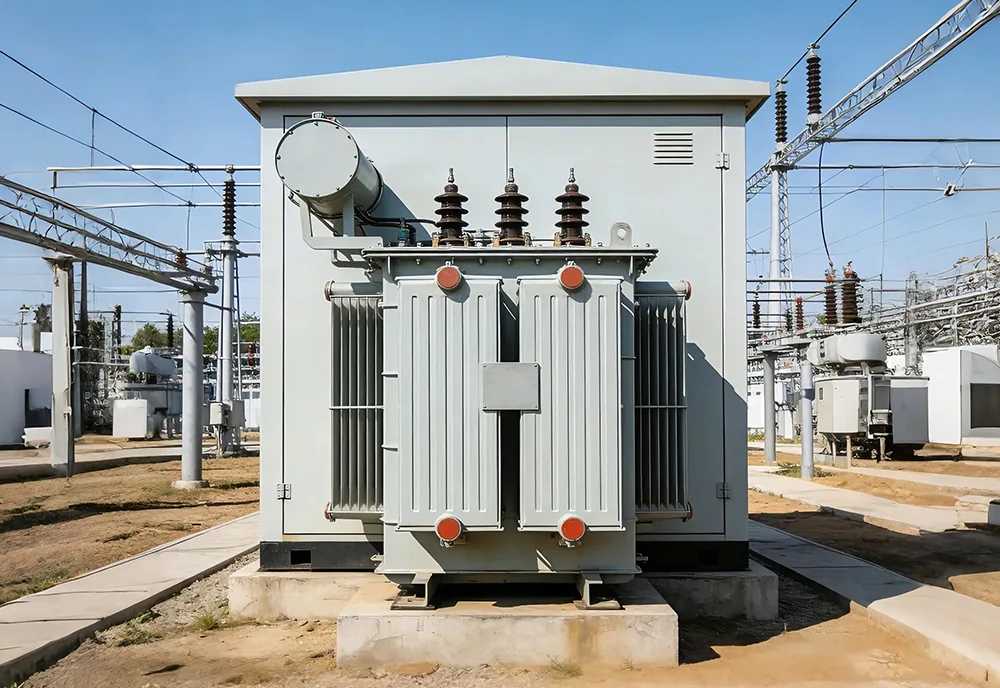

หลักการทำงานของสถานีย่อยชนิดกล่องคืออะไร?

1. ขั้นตอนการทำงานขั้นพื้นฐาน

จากตัวอย่างสถานีย่อยประเภทกล่อง 10kV/0.4kV ทั่วไป สามารถสรุปขั้นตอนการทำงานได้ดังต่อไปนี้: กริดแรงดันปานกลาง (10kV) → สวิตช์เกียร์แรงดันสูง → หม้อแปลงไฟฟ้าระบบจำหน่าย → สวิตช์เกียร์แรงดันต่ำ → อุปกรณ์ของผู้ใช้ (400V)

2. หลักการทำงานของแต่ละส่วนประกอบ

● กำลังไฟเข้าที่ด้านไฟฟ้าแรงสูง

สถานีย่อยแบบกล่องจะเชื่อมต่อกับโครงข่ายไฟฟ้าผ่านสายไฟฟ้าแรงสูงขาเข้าก่อน ด้านไฟฟ้าแรงสูงมีหน้าที่หลักในการรับพลังงานไฟฟ้าจากโครงข่าย การควบคุมการจ่ายไฟ (การเปิด/ปิด) และการปกป้องหม้อแปลงไฟฟ้า

● ควบคุมและป้องกันผ่านสวิตช์เกียร์ไฟฟ้าแรงสูง

หลังจากเข้าสู่สถานีย่อยแล้ว ไฟฟ้าแรงสูงจะผ่านสวิตช์เกียร์ไฟฟ้าแรงสูงก่อน

ภายใต้สภาวะปกติสวิตช์เกียร์จะควบคุมการไหลของกระแสไฟฟ้าเข้าสู่หม้อแปลงไฟฟ้า ในกรณีที่เกิดข้อผิดพลาด อุปกรณ์ป้องกันจะตรวจจับความผิดปกติและกระตุ้นให้สวิตช์เกียร์ขัดจังหวะกระแสไฟฟ้าขัดข้อง จึงเป็นการปกป้องหม้อแปลงและสายไฟและป้องกันไม่ให้ข้อผิดพลาดลุกลาม

● การแปลงแรงดันไฟฟ้าโดยหม้อแปลงไฟฟ้า

นี่คือขั้นตอนหลักของการดำเนินงานโดยรวมของสถานีย่อย หม้อแปลงไฟฟ้าสามารถแปลงแรงดันไฟฟ้าตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า

ไฟฟ้าแรงสูงเข้าสู่ขดลวดไฟฟ้าแรงสูงของหม้อแปลง แกนเหล็กจะถ่ายโอนพลังงานแม่เหล็ก และขดลวดแรงดันต่ำจะจ่ายไฟฟ้าแรงดันต่ำ การลดแรงดันไฟฟ้าทำได้โดยการออกแบบขดลวดและการปรับอัตราส่วนรอบ

● การจ่ายไฟฟ้าด้านแรงดันต่ำ

ไฟฟ้าที่สเต็ปดาวน์โดยหม้อแปลงจะเข้าสู่ตู้แรงดันต่ำ สวิตช์เกียร์แรงดันต่ำมีหน้าที่กระจายพลังงาน ควบคุมโหลด และป้องกันการโอเวอร์โหลด

ในที่สุด ไฟฟ้าจะถูกจ่ายและจ่ายให้กับการใช้งานต่างๆ เช่น อุปกรณ์โรงงาน ไฟส่องสว่างในอาคาร ระบบมอเตอร์ และอุปกรณ์ชาร์จ

โครงสร้างอุปกรณ์พื้นฐาน

สถานีย่อยแบบกล่องประกอบด้วยสามช่องอิสระ:

1. ช่องไฟฟ้าแรงสูง (HV)

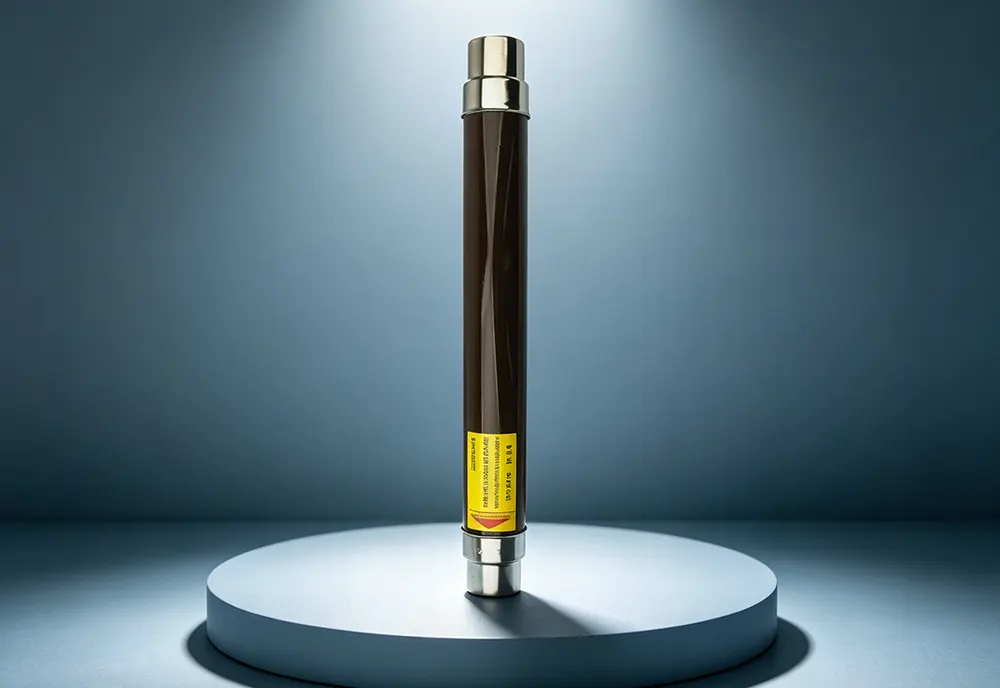

รับผิดชอบการรับไฟฟ้าแรงสูงขาเข้า 10kV หรือ 35kV ประกอบด้วยสวิตช์โหลด HV, เซอร์กิตเบรกเกอร์, ฟิวส์,อุปกรณ์ป้องกันไฟกระชากและอุปกรณ์ป้องกันและวัดแสงเพื่ออำนวยความสะดวกในการป้อน การควบคุม และการป้องกันพลังงาน

2. ช่องใส่หม้อแปลง

ลดแรงดันไฟฟ้าสูง (เช่น 10kV/35kV) ลงเป็นแรงดันไฟฟ้าต่ำ (เช่น 0.4kV)

ตัวเลือกหม้อแปลงไฟฟ้ามีทั้งแบบแช่น้ำมัน (S13/S22) หรือแบบแห้ง (SCB) โดยทั่วไปความจุจะต้องไม่เกิน 1600kVA (โดยทั่วไปคือ ≤1250kVA สำหรับการใช้งานทางแพ่ง)

3. ช่องแรงดันต่ำ (LV)

รับผิดชอบในการกระจายอำนาจ ประกอบด้วยสวิตช์หลัก LV, วงจรขาออก, การชดเชยพลังงานรีแอกทีฟ (ตู้เก็บประจุ), การวัดพลังงาน และอุปกรณ์ตรวจสอบอัจฉริยะ

4. สิ่งที่แนบมา

สร้างจากแผ่นเหล็กเคลือบ Al-Zn หรือแผ่นคอมโพสิต ทนทานต่อความชื้น สนิม ฝุ่น สัตว์ฟันแทะ ไฟ และการโจรกรรม ตลอดจนคุณสมบัติเป็นฉนวนความร้อน

ระดับการป้องกันมีตั้งแต่ IP23 ถึง IP44; สามารถปรับแต่งได้ และเครื่องทำงานได้อย่างน่าเชื่อถือในอุณหภูมิแวดล้อมตั้งแต่ -40°C ถึง +40°C

สถานการณ์การใช้งานสำหรับสถานีย่อยประเภทกล่องคืออะไร?

1. เครือข่ายการจำหน่ายสาธารณะในเมือง: อาคารที่พักอาศัย ถนนคนเดินเชิงพาณิชย์ ที่จอดรถใต้ดิน และไฟส่องสว่างสำหรับถนนและอุโมงค์ในเมือง

2. การผลิตพลังงานไฟฟ้าใหม่: โรงไฟฟ้าพลังงานแสงอาทิตย์แบบรวมศูนย์ (PV) และฟาร์มกังหันลมบนบก/นอกชายฝั่ง (ทำหน้าที่เป็นโหนดการเชื่อมต่อแบบขั้นบันไดและโครงข่ายไฟฟ้า)

3. อุตสาหกรรมและโครงสร้างพื้นฐาน: พื้นที่เหมืองแร่ โซนปิโตรเคมี ศูนย์กลางการชาร์จซุปเปอร์ EV และศูนย์ข้อมูล

4. แหล่งจ่ายไฟชั่วคราวและฉุกเฉิน: จ่ายไฟชั่วคราวสำหรับสถานที่ก่อสร้างและจ่ายไฟเคลื่อนที่อย่างรวดเร็วเพื่อตอบสนองต่อเหตุฉุกเฉินหลังภัยพิบัติ

สถานีย่อยแบบกล่องกับสถานีย่อยแบบดั้งเดิม: ความแตกต่าง

การสนับสนุนทางเทคนิคหลังการขายของ Sarah Electric

1. คำแนะนำในการติดตั้งและการว่าจ้างนอกสถานที่

ตามข้อกำหนดของสัญญาโครงการ Sarah Electric สามารถส่งวิศวกรไฟฟ้าอาวุโสไปยังไซต์โครงการในต่างประเทศเพื่อดูแลการติดตั้งและการทดสอบสถานีย่อยแบบกล่อง

เราช่วยเหลือลูกค้าในการทดสอบความต้านทานของวงจร การทดสอบแรงดันไฟฟ้า (การทดสอบ Hi-Pot) การตรวจสอบความหนาแน่นของก๊าซ SF6 และการตั้งค่าการตรวจสอบสำหรับรีเลย์ป้องกันที่ใช้ไมโครโปรเซสเซอร์

2. ระบบสนับสนุนผู้เชี่ยวชาญระยะไกล

ด้วยประสบการณ์กว่า 20 ปี Sarah Electric ได้จัดตั้งทีมสนับสนุนทางเทคนิคโดยเฉพาะที่สามารถให้การตอบสนองอย่างรวดเร็วและแผนการแก้ไขปัญหาเบื้องต้นภายใน 24 ชั่วโมง

เรามีคำแนะนำระยะไกลผ่านลิงก์วิดีโอเพื่อช่วยบุคลากร O&M นอกสถานที่ในการตรวจสอบอุปกรณ์และการแก้ไขปัญหา

3. การฝึกอบรม O&M ของลูกค้า

เราจัดการฝึกอบรมให้กับทีมสาธารณูปโภคด้านพลังงานในต่างประเทศและทีมวิศวกรในพื้นที่ครอบคลุมด้านต่อไปนี้:

● ขั้นตอนการทำงานของอุปกรณ์ที่ปลอดภัย (การป้องกันการทำงานผิดพลาดและระบบเชื่อมต่อกัน "ห้าการป้องกัน")

● รายการตรวจสอบการบำรุงรักษาเชิงป้องกัน (PM)

● การตรวจสอบการคายประจุบางส่วน (PD) และวิธีการตรวจสอบด้วยความร้อนอินฟราเรด

คำถามที่พบบ่อย

ถาม: ตู้สถานีย่อยแบบกล่องของ Sarah Electric สามารถทนต่อสภาพแวดล้อมที่รุนแรงได้หรือไม่

ตอบ: กรอบหุ้มของเรามีการออกแบบป้องกันการกัดกร่อนและการป้องกันสำหรับงานหนักที่ออกแบบเป็นพิเศษสำหรับสภาพแวดล้อมที่รุนแรง:

1. การเลือกใช้วัสดุ: ตัวเลือกต่างๆ ได้แก่ เหล็กชุบสังกะสีแบบจุ่มร้อน แผ่นโลหะผสม Al-Zn สแตนเลส (304/316L) หรือแผงซีเมนต์คอมโพสิต GFRC

2. การเคลือบป้องกันการกัดกร่อน: พื้นผิวเคลือบด้วยผงเคลือบสำหรับงานหนักเพื่อป้องกันการกัดกร่อนของสเปรย์เกลือชายฝั่ง

3. การควบคุมสิ่งแวดล้อม: ติดตั้งเครื่องควบคุมอุณหภูมิ/ความชื้นอัตโนมัติ และเครื่องทำความร้อน/เครื่องลดความชื้น เมื่อใช้ร่วมกับแผงฉนวนแบบแซนวิช จะป้องกันการแข็งตัวในบริเวณที่มีอากาศหนาวเย็น และเกิดการลัดวงจรที่เกิดจากการควบแน่นในบริเวณที่มีความชื้นสูง

ถาม: ฉันควรเลือกหม้อแปลงชนิดแห้งหรือแบบจุ่มน้ำมันสำหรับสถานีย่อยหรือไม่

ตอบ: ขึ้นอยู่กับข้อกำหนดด้านความปลอดภัยจากอัคคีภัยของสภาพแวดล้อมการติดตั้งและงบประมาณของคุณ:

1. หม้อแปลงชนิดแห้ง: ไม่ลามไฟ ดับไฟได้เอง และไม่เสี่ยงต่อการปนเปื้อนน้ำมัน เหมาะสำหรับการติดตั้งใกล้พื้นที่ที่มีผู้คนอาศัยอยู่ (ศูนย์กลางการค้า อาคารสูง) ในชั้นใต้ดิน หรือในสถานที่ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด

2. หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน: ให้การกระจายความร้อนที่ดีเยี่ยม ความจุเกินพิกัดที่แข็งแกร่ง และความคุ้มค่าสูง พร้อมค่าบำรุงรักษาค่อนข้างต่ำ เหมาะสำหรับเครือข่ายการจำหน่ายสาธารณะกลางแจ้ง สวนอุตสาหกรรม และฟาร์มไฟฟ้าโซลาร์เซลล์หรือฟาร์มกังหันลมระยะไกล

ถาม: ฉันจะเลือกระหว่างสถานีย่อยประเภทกล่องสไตล์ยุโรปและสไตล์อเมริกันได้อย่างไร

ตอบ:

สไตล์ยุโรป: มีช่องแยกสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูง/ต่ำและหม้อแปลงไฟฟ้า; ให้การกำหนดค่าที่ยืดหยุ่น การป้องกันที่ครอบคลุม และการบำรุงรักษาที่ง่ายดาย แต่มีพื้นที่ที่ใหญ่กว่า เหมาะสำหรับพื้นที่อยู่อาศัยในเมืองและสถานประกอบการอุตสาหกรรม/เหมืองแร่

สไตล์อเมริกัน: สวิตช์เกียร์ไฟฟ้าแรงสูงและหม้อแปลงใช้ถังน้ำมันร่วมกัน ขนาดกะทัดรัด (ประมาณ 1/3 ของสไตล์ยุโรป) ต้นทุนที่ต่ำกว่า และปิดผนึกอย่างสมบูรณ์/ไม่ต้องบำรุงรักษา แม้ว่าการเข้าถึงการบำรุงรักษาจะยากกว่าและคุณสมบัติการป้องกันก็ง่ายกว่า เหมาะสำหรับพื้นที่ชายฝั่งทะเล ฟาร์มกังหันลม และสถานที่ที่มีพื้นที่จำกัด

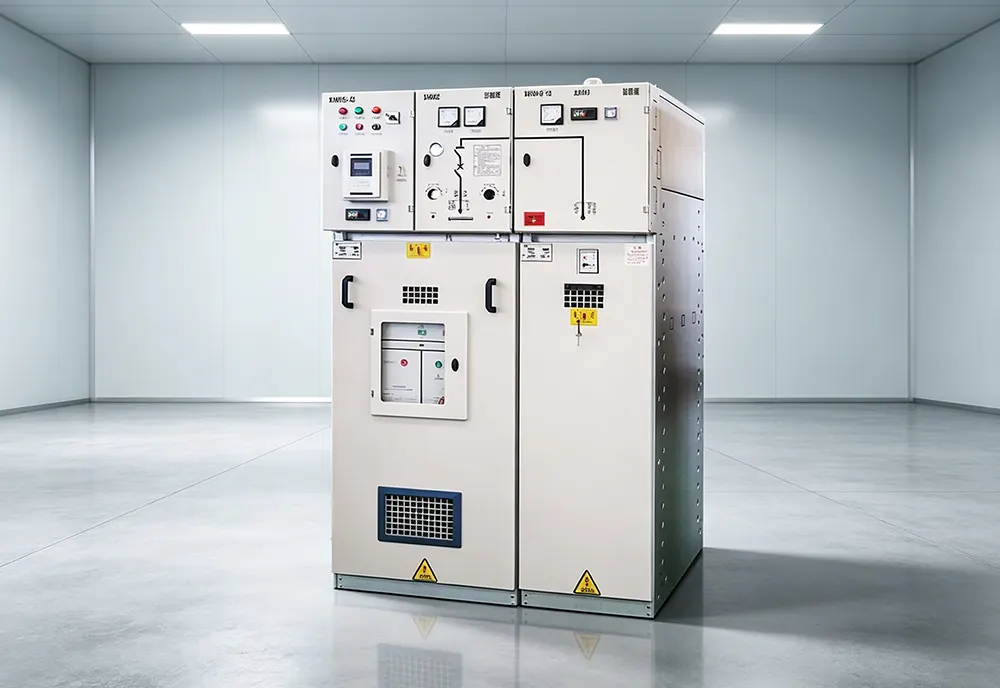

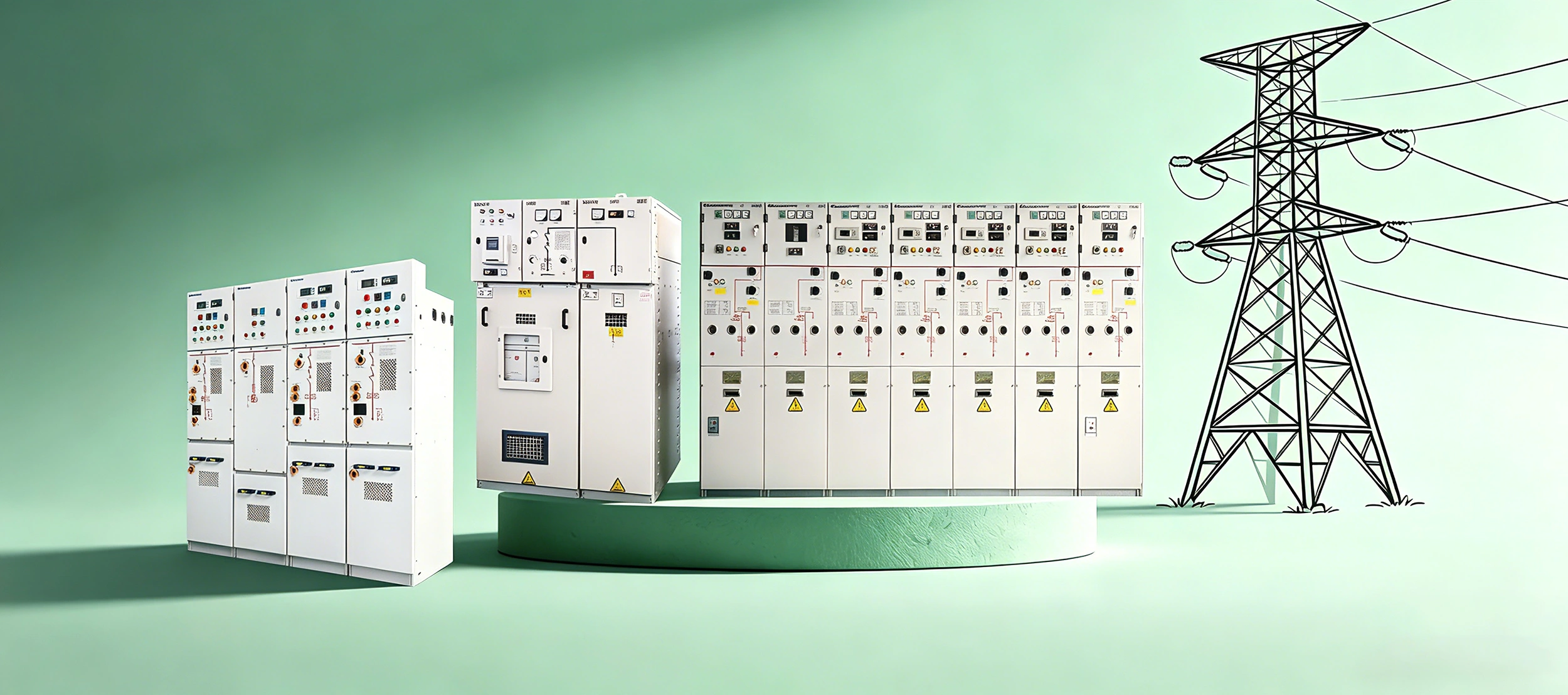

สวิตช์เกียร์เป็นหนึ่งในกลุ่มผลิตภัณฑ์ที่นำเสนอโดย Sarah Electric ซึ่งครอบคลุมการใช้งานทั้งไฟฟ้าแรงสูงและแรงดันต่ำ ภายในโซลูชันอุปกรณ์ไฟฟ้าของเรา กลุ่มผลิตภัณฑ์นี้ควบคุมการสลับวงจรและขัดจังหวะกระแสที่ผิดปกติอย่างรวดเร็วระหว่างเกิดข้อผิดพลาด ดังนั้นจึงป้องกันหม้อแปลงไฟฟ้า, สายไฟ, อุปกรณ์ผลิตไฟฟ้า และโหลดทางไฟฟ้า

ฟังก์ชั่นของสวิตช์เกียร์คืออะไร?

1. ฟังก์ชั่นการควบคุม

เพื่อตอบสนองความต้องการด้านการปฏิบัติงานและการบำรุงรักษา สวิตช์เกียร์สามารถเชื่อมต่อหรือตัดการเชื่อมต่อสายไฟฟ้าแรงสูงและแรงต่ำเฉพาะได้ตลอดเวลา เช่น การตัดไฟไปยังพื้นที่เฉพาะระหว่างไฟฟ้าดับที่เกี่ยวข้องกับการบำรุงรักษา

2. ฟังก์ชั่นการป้องกัน

ในกรณีที่เกิดฟ้าผ่า ไฟฟ้าลัดวงจร หรือการโอเวอร์โหลดอย่างรุนแรง อุปกรณ์ป้องกันอัจฉริยะภายในจะกระตุ้นให้เบรกเกอร์ตัดการทำงานทันที โดยแยกส่วนที่ผิดพลาดออก และปกป้องทรัพย์สินดาวน์สตรีมอันมีค่า เช่น หม้อแปลงและมอเตอร์

3. การแยกความปลอดภัย

โดยให้จุดตัดการเชื่อมต่อทางกายภาพที่มองเห็นได้หรือเชื่อถือได้สูง ช่วยให้มั่นใจได้ว่าไฟฟ้าแรงสูงจะไม่ถูกจ่ายไฟโดยไม่ได้ตั้งใจในขณะที่เจ้าหน้าที่ซ่อมบำรุงกำลังทำงานอยู่ใต้ดินหรือบนเสาไฟฟ้า

ส่วนประกอบสำคัญ

1. เซอร์กิตเบรกเกอร์

ฟังก์ชั่น: ปกติสร้างและแบ่งกระแสโหลด ขัดขวางกระแสไฟฟ้าลัดวงจร

ประเภททั่วไป: เซอร์กิตเบรกเกอร์สุญญากาศ, เซอร์กิตเบรกเกอร์ SF₆, เซอร์กิตเบรกเกอร์อากาศ

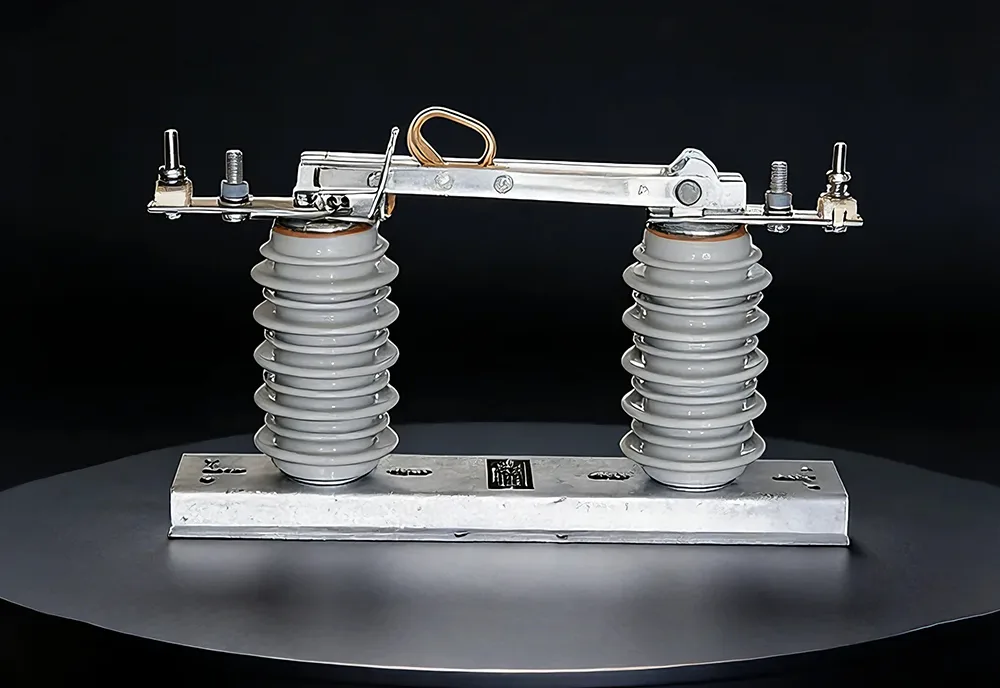

2. ถอดสวิตช์ออก

ฟังก์ชั่น: ให้จุดพักที่มองเห็นได้สำหรับการแยกระหว่างการบำรุงรักษา

ลักษณะเฉพาะ: ไม่สามารถขัดจังหวะกระแสความผิดปกติสูงได้

3. บัสบาร์

ฟังก์ชัน: รวบรวมและจำหน่ายพลังงานไฟฟ้า ทำหน้าที่เป็นส่วนประกอบนำกระแสไฟฟ้าหลักภายในสวิตช์เกียร์

4. รีเลย์ป้องกัน

ฟังก์ชั่น: ตรวจจับกระแสไฟฟ้าที่ผิดปกติ แรงดันไฟฟ้าที่ผิดปกติ และความผิดปกติของกราวด์ และส่งสัญญาณตัดการทำงานไปยังเซอร์กิตเบรกเกอร์

5. ซีที/ปตท

CT (หม้อแปลงกระแส): ใช้สำหรับวัดกระแสและให้สัญญาณป้องกัน

PT (Potential Transformer): ใช้สำหรับวัดแรงดันไฟฟ้าและให้การป้องกันแรงดันไฟฟ้า

การจำแนกประเภททั่วไปของสวิตช์เกียร์คืออะไร?

● จำแนกตามระดับแรงดันไฟฟ้า

● ตามสถานที่ติดตั้ง

ประเภทภายในอาคาร: ติดตั้งในห้องจำหน่ายไฟฟ้าหรือห้องสวิตช์เกียร์ ข้อกำหนดการป้องกันทางเข้าที่ต่ำกว่า

ประเภทกลางแจ้ง: ติดตั้งกลางแจ้ง; ต้องการความต้านทานต่อน้ำ ฝุ่น และการกัดกร่อน

● โดยสื่อฉนวน

สวิตช์เกียร์หุ้มฉนวนอากาศ (AIS): ใช้อากาศเป็นสื่อกลางของฉนวน รอยเท้าที่ใหญ่ขึ้น เทคโนโลยีที่เป็นผู้ใหญ่

สวิตช์เกียร์หุ้มฉนวนก๊าซ SF₆ (GIS): ใช้ก๊าซ SF₆ เพื่อเป็นฉนวนและการดับอาร์ค ขนาดกะทัดรัด เหมาะสำหรับสถานที่ที่มีพื้นที่จำกัด

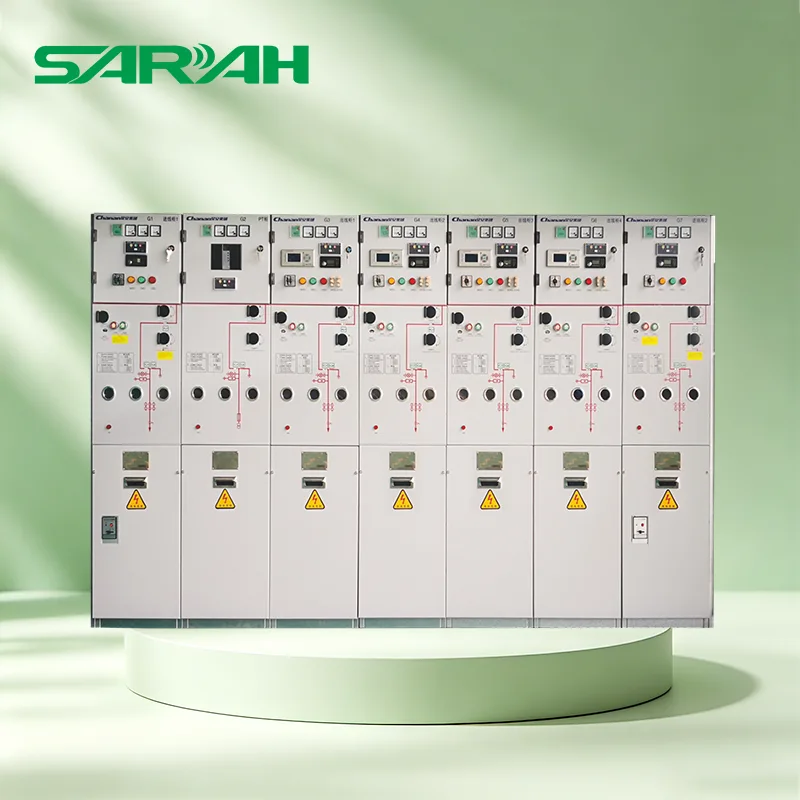

สวิตช์เกียร์หุ้มฉนวนแข็ง: ใช้วัสดุฉนวนแข็ง เช่น อีพอกซีเรซิน ไม่ต้องบำรุงรักษา

ความแตกต่างระหว่างสวิตช์และอุปกรณ์ที่เกี่ยวข้อง

ข้อควรระวังด้านความปลอดภัยในการปฏิบัติงาน

------ ความปลอดภัยส่วนบุคคล

1. ผู้ปฏิบัติงานต้องสวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม—รวมถึงถุงมือฉนวน รองเท้าหุ้มฉนวน หมวกแข็ง และแว่นตานิรภัย—เมื่อดำเนินการใดๆ บนสวิตช์เกียร์

2. เมื่อใช้งานอุปกรณ์ไฟฟ้าแรงสูง ต้องใช้เครื่องตรวจจับแรงดันไฟฟ้าที่ได้รับการจัดอันดับสำหรับระดับแรงดันไฟฟ้าที่เหมาะสมเพื่อตรวจสอบว่าไม่มีแรงดันไฟฟ้า

3. ก่อนการบำรุงรักษา ต้องดำเนินการตามขั้นตอนความปลอดภัยสี่ขั้นตอน: ปิดเครื่อง → ตรวจสอบแรงดันไฟฟ้า → กราวด์ → วางป้ายเตือน

4. ห้ามเข้าห้องสวิตช์เกียร์ไฟฟ้าแรงสูงเพียงลำพังโดยเด็ดขาด

5. หลังจากเปิดประตูตู้แล้ว ให้ตรวจสอบว่าอุปกรณ์ถูกตัดพลังงานและต่อสายดินแล้วก่อนเข้า

------ ความปลอดภัยของอุปกรณ์

1. การตั้งค่าการป้องกันจะต้องไม่เปลี่ยนแปลงโดยพลการ การปรับเปลี่ยนใด ๆ ต้องได้รับการอนุมัติทางเทคนิค

2. ตัวตัดการเชื่อมต่อและสวิตช์สายดินในช่องสำรองจะต้องอยู่ในตำแหน่งที่ถูกต้องและล็อคไว้

3. ห้ามทิ้งเครื่องมือหรือเศษซากไว้ในตู้

4. ต้องไม่จ่ายไฟจนกว่าประตูช่องเก็บสายไฟจะปิด

5. ป้องกันไม่ให้สัตว์ตัวเล็กเข้าไปในตู้ แนะนำให้ปิดผนึกจุดเข้าสายเคเบิลและติดตั้งแผงกั้นป้องกันสัตว์ฟันแทะ

➤ ขั้นตอนการตอบสนองเหตุฉุกเฉิน

1. ไฟไหม้ภายในตู้: ถอดแหล่งจ่ายไฟต้นทางทันที ใช้เครื่องดับเพลิงแบบ CO₂ หรือผงแห้ง ห้ามใช้น้ำโดยเด็ดขาด

2. การรั่วไหลของก๊าซ SF₆: บุคลากรต้องอพยพทันทีและระบายอากาศในพื้นที่ อนุญาตให้เข้าแก้ไขได้เฉพาะขณะสวมหน้ากากป้องกันแก๊สพิษเท่านั้น

3. เบรกเกอร์ไม่ทำงาน: อย่าฝืนพยายามปิดซ้ำ; ตรวจสอบและแก้ไขสาเหตุก่อนดำเนินการต่อ

4. การตัดการลัดวงจรของบัสบาร์: ค้นหาจุดความผิดปกติ ลบข้อบกพร่อง จากนั้นพยายามกู้คืนพลังงานทีละส่วน

คำถามที่พบบ่อย

ถาม: ข้อกำหนดลำดับการปฏิบัติงานที่เข้มงวดสำหรับตัวตัดการเชื่อมต่อและเซอร์กิตเบรกเกอร์มีอะไรบ้าง

ตอบ:

ลำดับการปิดเครื่อง: ขั้นแรก เปิดเซอร์กิตเบรกเกอร์ (กระแสไฟขัดจังหวะ) → จากนั้นเปิดตัวตัดการเชื่อมต่อด้านโหลด → ในที่สุด ให้เปิดตัวตัดการเชื่อมต่อด้านไฟฟ้า

ลำดับการเปิดเครื่อง: ขั้นแรก ปิดตัวตัดการเชื่อมต่อด้านกำลังไฟ → จากนั้นปิดตัวตัดการเชื่อมต่อด้านโหลด → สุดท้าย ปิดเบรกเกอร์

กฎทอง: ห้ามใช้งานตัวตัดการเชื่อมต่อภายใต้โหลด

ถาม: ต้องใช้พารามิเตอร์สำคัญใดบ้างเมื่อซื้อสวิตช์เกียร์

ตอบ: โปรดให้ข้อมูลต่อไปนี้แก่ Sarah Electric:

พารามิเตอร์ของระบบ: แรงดันไฟฟ้า, แรงดันไฟฟ้าสูงสุด, ความถี่ที่กำหนด

พารามิเตอร์ปัจจุบัน: พิกัดกระแสสำหรับบัสบาร์หลักและบัสบาร์สาขา พิกัดกระแสไฟทนช่วงระยะเวลาสั้น (เช่น 25kA/4s) พิกัดกระแสสูงสุดทนกระแส

สภาพแวดล้อม: สถานที่ติดตั้ง (ภายใน/ภายนอกอาคาร) อุณหภูมิแวดล้อมสูงสุด/ต่ำสุด ระดับความสูง ระดับมลภาวะ

รายละเอียดการกำหนดค่า: แผนภาพวงจรหลัก (แผนภาพบรรทัดเดียว), แผนผังการควบคุมรอง, ข้อกำหนดการกำหนดค่าการป้องกัน

ถาม: สวิตช์เกียร์ของ Sarah Electric สามารถทำงานร่วมกับ SCADA หรือระบบกริดอัจฉริยะได้อย่างราบรื่นหรือไม่

ก. ใช่. ส่วนควบคุมรองของสวิตช์เกียร์ของเรามาพร้อมกับรีเลย์ป้องกันในตัวที่ใช้ไมโครโปรเซสเซอร์เป็นมาตรฐาน ซึ่งรองรับโปรโตคอลการสื่อสารพลังงานกระแสหลักระหว่างประเทศ เช่น IEC 61850, Modbus-RTU/TCP และ DNP3.0

เมื่อรวมกับหม้อแปลงเครื่องมือ CT/VT ที่มีความแม่นยำสูงในตัวและกลไกการทำงานแบบใช้มอเตอร์ ระบบสามารถส่งกระแส แรงดันไฟฟ้า สถานะสวิตช์ และการแจ้งเตือนข้อผิดพลาดไปยังห้องควบคุมหลักหรือระบบ SCADA บนคลาวด์ได้โดยตรง ช่วยให้สามารถส่งข้อมูลทางไกลระยะไกล การส่งสัญญาณระยะไกล และการควบคุมระยะไกลได้

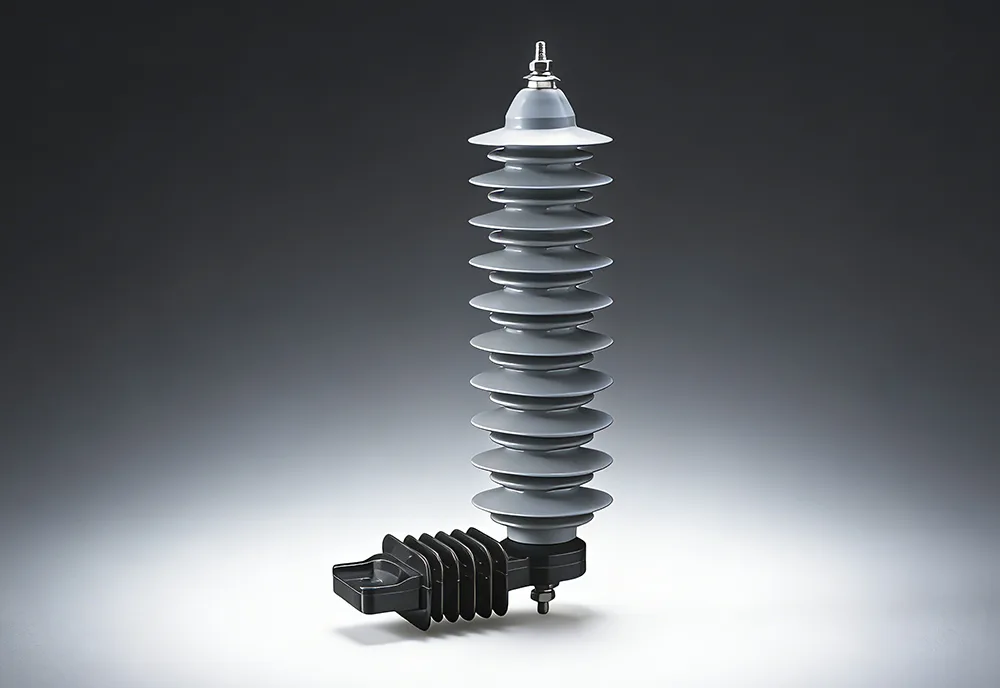

Sarah Electric เป็นผู้ผลิตและผู้จำหน่ายอุปกรณ์ป้องกันไฟกระชากในประเทศจีน ผลิตภัณฑ์ของเราปกป้องหม้อแปลงและอุปกรณ์ไฟฟ้าราคาแพงอื่นๆ จากความเสียหายที่เกิดจากแรงดันไฟฟ้าเกิน สามารถตอบสนองได้อย่างรวดเร็วเมื่อเกิดแรงดันไฟฟ้าที่เป็นอันตราย ซึ่งช่วยลดความเสี่ยงที่อุปกรณ์จะเสียหายและรับประกันการทำงานที่เสถียรของระบบจ่ายไฟ

หน้าที่หลักของอุปกรณ์ป้องกันไฟกระชากคืออะไร?

1. การสกัดกั้นไฟกระชากแรงดันสูง

เมื่อโครงข่ายไฟฟ้าถูกฟ้าผ่าหรือประสบกับแรงดันไฟฟ้าเกินภายในระบบ พัลส์ไฟฟ้าแรงสูงพิเศษ—ซึ่งถึงระดับที่สูงกว่าแรงดันไฟฟ้าใช้งานปกติหลายสิบเท่า—จะถูกสร้างขึ้นทันทีภายในโครงข่าย จำเป็นต้องมีอุปกรณ์ป้องกันเพื่อสกัดกั้นไฟกระชากเหล่านี้

2. การเบี่ยงเบนลงสู่พื้นดินอย่างปลอดภัย

หากไม่มีการป้องกัน คลื่นไฟฟ้าแรงสูงเหล่านี้จะเจาะฉนวนคอยล์ของทันทีหม้อแปลงไฟฟ้านำไปสู่ความเหนื่อยหน่ายของอุปกรณ์หรือแม้กระทั่งการระเบิด

อุปกรณ์ป้องกันไฟกระชากจะทำปฏิกิริยาภายในเวลาไม่กี่ไมโครวินาทีเพื่อเปลี่ยนเส้นทางกระแสน้ำขนาดใหญ่และทำลายล้างเหล่านี้ลงสู่พื้นโลกอย่างปลอดภัย

3. กลับสู่การทำงานปกติโดยอัตโนมัติ

เมื่อแรงดันไฟฟ้าเกินลดลงและโครงข่ายไฟฟ้ากลับสู่แรงดันไฟฟ้าในการทำงานปกติ อุปกรณ์ป้องกันไฟกระชากจะกลับสู่สถานะความต้านทานสูงทันที ดังนั้นจึงมั่นใจได้ว่าการส่งกำลังตามปกติจะไม่ได้รับผลกระทบ

อุปกรณ์ป้องกันไฟกระชากสามารถแก้ปัญหาอะไรได้บ้าง?

ปัญหาที่ 1: ความเสียหายของอุปกรณ์ที่เกิดจากแรงดันไฟฟ้าเกินจากฟ้าผ่า

เมื่อฟ้าผ่ากระทบสายส่งโดยตรง หรือเมื่อการปล่อยในชั้นบรรยากาศทำให้เกิดกระแสน้ำขนาดใหญ่ภายในสาย จะทำให้เกิดคลื่นไฟฟ้าแรงสูงที่เกิดขึ้นทันทีซึ่งมีระดับสูงถึงหลายสิบหรือหลายแสนโวลต์

วิธีแก้ปัญหาของเรา: อุปกรณ์ป้องกันไฟกระชากจะทำปฏิกิริยาภายในนาโนวินาที โดยจะเปลี่ยนเป็นสถานะนำไฟฟ้าอย่างรวดเร็วเพื่อเปลี่ยนทิศทางกระแสฟ้าผ่าลงสู่พื้นดินได้อย่างปลอดภัย

ปัญหาที่ 2: การสั่นของระบบที่เกิดจากการสลับแรงดันไฟฟ้าเกิน

ในระหว่างการทำงานของโครงข่าย เช่น การตัดการเชื่อมต่อของโหลดหนักหรือการปิดสวิตช์ของหม้อแปลงที่ไม่ได้โหลด การแลกเปลี่ยนพลังงานระหว่างส่วนประกอบอุปนัยและตัวเก็บประจุสามารถกระตุ้นให้เกิดการสลับแรงดันไฟฟ้าเกินภายในภายในระบบได้

โซลูชันของเรา: อุปกรณ์ป้องกันไฟกระชากมีความสามารถในการดูดซับพลังงานแบบไม่เชิงเส้นเป็นพิเศษ ช่วยลดแรงดันไฟกระชากชั่วคราวที่เกิดจากการดำเนินการสวิตชิ่งภายในเหล่านี้ได้อย่างมีประสิทธิภาพ และทำให้แรงดันไฟฟ้าของระบบมีความเสถียร

ปัญหาที่ 3: ความสูญเสียทางเศรษฐกิจจำนวนมากและค่าปรับอันเป็นผลมาจากไฟฟ้าดับ

หากหม้อแปลงหรืออุปกรณ์ไฟฟ้าแรงสูงที่สำคัญอื่นๆ ได้รับความเสียหายจากการพังทลายที่เกิดจากไฟกระชาก มักจะนำไปสู่ภาวะไฟฟ้าดับที่ลุกลามและยาวนาน

วิธีแก้ปัญหาของเรา: ด้วยการเปลี่ยนเส้นทางกระแสไฟกระชากอย่างปลอดภัย อุปกรณ์ของเรารับประกันการทำงานอย่างต่อเนื่องของเครือข่ายการจ่ายพลังงานทั้งหมด ซึ่งจะช่วยลดความเสี่ยงของไฟฟ้าดับให้เหลือน้อยที่สุด

ปัญหาที่ 4: อันตรายต่อความปลอดภัยของระบบในสภาพอากาศที่รุนแรงและสภาพแวดล้อมกริดที่ซับซ้อน

ในภูมิภาคที่เสี่ยงต่อการเกิดพายุฝนฟ้าคะนองรุนแรง (เช่น โซนฤดูฝนของเอเชียตะวันออกเฉียงใต้หรือพื้นที่เหมืองแร่ในแอฟริกา) หรือในพื้นที่ที่มีโครงข่ายไฟฟ้าที่มีความผันผวนสูง อุปกรณ์ไฟฟ้ามาตรฐานจะมีความเสี่ยงสูงต่อการเกิดวาบไฟของฉนวนบ่อยครั้งหรือข้อผิดพลาดของการลัดวงจร

โซลูชันของเรา: อุปกรณ์ป้องกันไฟกระชากที่ผลิตโดย Sarah Electric มีโครงสร้างฉนวนคอมโพสิตคุณภาพสูง ให้ความต้านทานต่อการปนเปื้อน ความชื้น และอันตรายจากการระเบิดได้เหนือกว่า

การเปรียบเทียบประเภท

คำถามที่พบบ่อย

ถาม: สำหรับระบบไฟฟ้า 11kV ฉันควรเลือกอุปกรณ์ป้องกันไฟกระชากแบบหุ้มฉนวนคอมโพสิตหรือแบบหุ้มฉนวนพอร์ซเลน

ตอบ: หากคุณให้ความสำคัญกับการออกแบบที่มีน้ำหนักเบา ความง่ายในการติดตั้ง และความปลอดภัยในการป้องกันการระเบิด เราขอแนะนำอุปกรณ์ป้องกันไฟกระชากที่หุ้มฉนวนแบบคอมโพสิตเป็นอย่างยิ่ง

หากการใช้งานของคุณเกี่ยวข้องกับโครงสร้างพื้นฐานแบบดั้งเดิม และคุณต้องการอายุการใช้งานที่ยาวนานเป็นพิเศษ อุปกรณ์ป้องกันไฟกระชากที่หุ้มด้วยพอร์ซเลนยังคงเป็นตัวเลือกคลาสสิก

เราผลิตผลิตภัณฑ์ทั้งสองประเภทและสามารถให้คำแนะนำการเลือกที่เหมาะสมโดยอิงตามสภาพแวดล้อมเฉพาะของโครงการของคุณ

ถาม: อุปกรณ์ป้องกันไฟกระชากของ Sarah Electric สามารถทนต่อสภาพอากาศที่รุนแรงได้หรือไม่

ก. ใช่. ผลิตภัณฑ์ของเราทนต่อฝนตกหนัก หมอกที่มีความเค็มสูง และอากาศหนาวเย็นจัด การออกแบบที่ปิดสนิททำให้มั่นใจได้ว่าวาริสเตอร์ซิงค์ออกไซด์ภายในยังคงได้รับการปกป้องจากความชื้น

ถาม: อุปกรณ์ป้องกันไฟกระชากของคุณเหมาะสำหรับโครงการไฟฟ้าโซลาร์เซลล์ (PV) และโครงการพลังงานใหม่หรือไม่

ตอบ: อย่างแน่นอน โดยทั่วไปสถานีไฟฟ้าพลังงานแสงอาทิตย์และระบบพลังงานลมจะติดตั้งไว้กลางแจ้ง ซึ่งทำให้เสี่ยงต่อฟ้าผ่าและความผันผวนของแรงดันไฟฟ้า ดังนั้นจึงจำเป็นต้องมีอุปกรณ์ป้องกันไฟกระชากประสิทธิภาพสูงเพื่อให้มั่นใจในการป้องกัน
