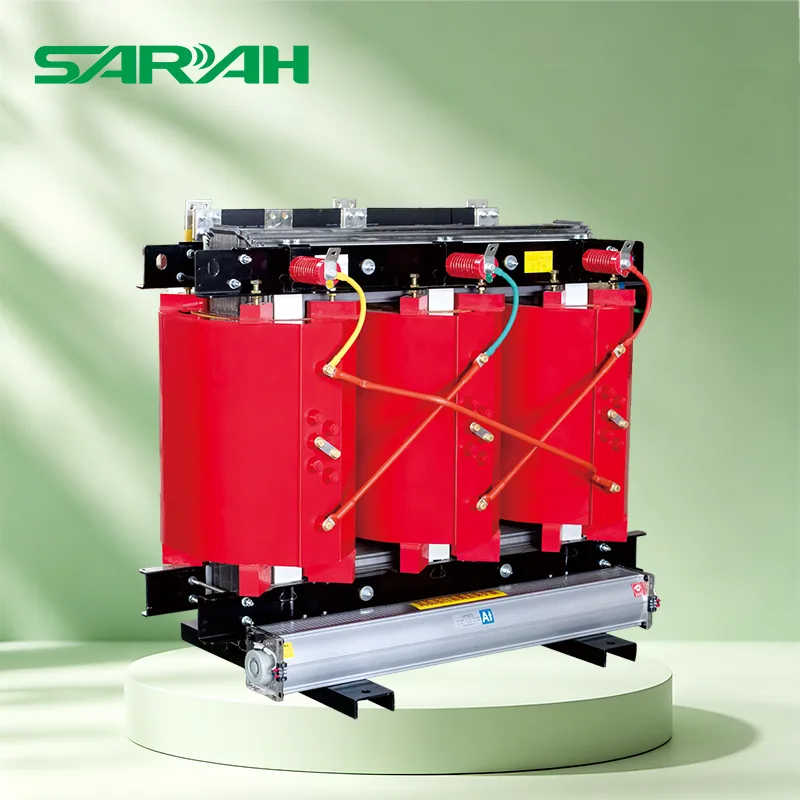

หม้อแปลงไฟฟ้าชนิดแห้ง 24KV

SARAH Electric ไม่เพียงแต่ผลิตหม้อแปลงชนิดแห้ง 24KV ที่ทนทานเท่านั้น แต่ยังออกแบบและผลิตตัวป้องกันฟ้าผ่า ฟิวส์แบบหลุดออก (ฟิวส์) อุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับฉนวนคอมโพสิต สวิตช์แยก ฟิวส์และอุปกรณ์ฟิวส์ กรอบโลหะ และอุปกรณ์ไฟฟ้าแรงสูงปานกลางและแรงสูงครบวงจร

ผลิตภัณฑ์ของเราได้รับการยอมรับจากศูนย์ควบคุมและตรวจสอบคุณภาพสำหรับฉนวน ฟิวส์ เครื่องป้องกันฟ้าผ่า และอุปกรณ์สายเหนือศีรษะของหน่วยงานกำกับดูแลคุณภาพ การตรวจสอบ และกักกันทั่วไปของจีน และได้รับการทดสอบโดยศูนย์ควบคุมและตรวจสอบคุณภาพอุปกรณ์ไฟฟ้าแรงสูงแห่งชาติของจีน

คุณสมบัติ

1. หม้อแปลงชนิดแห้ง 1.24KV ปฏิบัติตามมาตรฐานสากล/ในประเทศ เช่น ANSI, IEC, GB, SANS ฯลฯ อย่างเคร่งครัด และได้รับการทดสอบโดยศูนย์ควบคุมและตรวจสอบคุณภาพระดับประเทศ ซึ่งเป็นไปตามมาตรฐานด้านประสิทธิภาพและความปลอดภัย

2. โครงสร้างการยกมีความเสถียร ขั้วต่อสายไฟได้รับการป้องกันไฟฟ้าช็อต และพารามิเตอร์แผ่นป้ายของหม้อแปลงมีความชัดเจน ช่วยลดความเสี่ยงของข้อผิดพลาดด้วยตนเอง การออกแบบมีมนุษยธรรมตั้งแต่การขนส่ง การติดตั้ง ไปจนถึงการใช้งานประจำวัน

3. การออกแบบเปลือกทรงกระบอกการกระจายความร้อนสม่ำเสมอและมองเห็นได้ง่าย โครงสร้างขดลวดภายในและแกนเหล็กมีขนาดกะทัดรัด ลดการรบกวนทางแม่เหล็กไฟฟ้าและปรับปรุงเสถียรภาพของแหล่งจ่ายไฟ

4. หม้อแปลงแบบหล่ออีพอกซีเรซินชนิดแห้งใช้โครงสร้างที่ปิดสนิทเพื่อแยกอากาศ ความชื้น และฝุ่น หลีกเลี่ยงน้ำมันฉนวน (หรือโครงสร้างแบบแห้ง) ไม่ให้ชื้นและเสื่อมสภาพ ช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมาก เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมกลางแจ้งที่ชื้นและมีฝุ่นมาก

5. การเพิ่มประสิทธิภาพของกระบวนการม้วนและวัสดุแกนเหล็กเพื่อลดการไม่มีโหลดและการสูญเสียโหลด และปรับปรุงประสิทธิภาพการใช้พลังงานโดยรวมของโครงข่ายไฟฟ้า ทนต่อแรงกระแทกได้ดีในระหว่างการลัดวงจรและการโอเวอร์โหลด ช่วยให้การทำงานของ 'โครงข่ายไฟฟ้าปลายทาง' มีความเสถียร

6. การออกแบบความสามารถในการโอเวอร์โหลดมีความสมเหตุสมผล และยังสามารถจ่ายไฟได้อย่างมีเสถียรภาพในระหว่างการโอเวอร์โหลดในระยะสั้น (เช่น การใช้ไฟฟ้าสูงสุดในพื้นที่ชนบทในช่วงฤดูร้อนและฤดูหนาว) ภายใต้สภาวะการทำงานปกติ อัตราส่วนประสิทธิภาพพลังงานจะสูงและการทำงานในระยะยาวช่วยประหยัดค่าไฟฟ้า

7. ขดลวดทำจากวัสดุฉนวนที่มีความแข็งแรงสูงและโครงสร้างยึดแกนเหล็กมีความเสถียร หม้อแปลงชนิดแห้ง 24KV มีความสามารถในการทนต่อการลัดวงจรได้ดีเยี่ยม การออกแบบการระบายความร้อนปรับให้เข้ากับความผันผวนของโครงข่ายไฟฟ้า และสามารถทำงานได้อย่างน่าเชื่อถือแม้ในสภาพแวดล้อมที่มีอุณหภูมิสูง

ชุดผลิตภัณฑ์และพารามิเตอร์

ข้อได้เปรียบ

1. เมื่อเปรียบเทียบกับรุ่นก่อน ซีรีส์ 13 ยังช่วยลดภาระขณะไม่มีโหลดและการสูญเสียโหลด ระดับประสิทธิภาพการใช้พลังงานที่สูงขึ้น และค่าไฟฟ้าในการใช้งานในระยะยาวที่ลดลงอีกด้วย

2. ปรับการออกแบบขดลวดและกระบวนการฉนวนให้เหมาะสม เพิ่มความสามารถในการโอเวอร์โหลด 10% -15% เมื่อเทียบกับหม้อแปลงแห้งทั่วไป และจัดการกับโหลดกะทันหันได้อย่างสงบมากขึ้น

3. ฉนวนหล่ออีพอกซีเรซินปราศจากน้ำมัน ทนไฟ และป้องกันการระเบิด โดยมีระยะเวลาบำรุงรักษานาน (สูงสุด 10 ปีขึ้นไป) เหมาะสำหรับอาคารพาณิชย์ โรงพยาบาล โรงเรียน และสถานที่อื่นๆ ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสูง

4. แกนเหล็กของอุปกรณ์ไฟฟ้าแรงสูงปานกลางและแรงสูงทำจากแผ่นเหล็กซิลิคอนที่มีการซึมผ่านสูงซ้อนกันรวมกับโครงสร้างขดลวดที่ปรับให้เหมาะสม และระดับเสียงจะถูกควบคุมระหว่าง 46-53dB เพื่อลดสัญญาณรบกวนต่อสภาพแวดล้อมโดยรอบ

หมายเหตุ: พารามิเตอร์และข้อมูลจำเพาะของผลิตภัณฑ์อาจได้รับการอัปเดตด้วยการอัพเกรดทางเทคโนโลยี โปรดดูข้อมูลอย่างเป็นทางการล่าสุดหรือปรึกษาฝ่ายบริการลูกค้าเพื่อความถูกต้อง

สถานการณ์การใช้งาน

1. การจ่ายไฟฟ้าภายในอาคาร: อาคารสูง อาคารพาณิชย์ โรงพยาบาล ศูนย์ข้อมูล สถานีรถไฟใต้ดิน และอาคารผู้โดยสารในสนามบิน

2. สิ่งอำนวยความสะดวกทางอุตสาหกรรม: การประชุมเชิงปฏิบัติการที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด ห้องปลอดเชื้อ และพื้นที่โรงงานเคมี (รวมถึงโซนป้องกันการระเบิด)

3. พลังงานใหม่:

ฟาร์มกังหันลม: หม้อแปลงแบบสเต็ปอัพที่ติดตั้งบน Nacelle (เช่น 24kV/0.69kV) ที่ต้องการความต้านทานต่อการสั่นสะเทือนและอุณหภูมิที่สูงมาก

โรงไฟฟ้าพลังงานแสงอาทิตย์ (PV): สถานีย่อยแบบขั้นบันไดในอาคารหรือการติดตั้งภายนอกอาคารที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด

4. สภาพแวดล้อมพิเศษ: สถานที่ชื้นหรือมีฝุ่นที่มีการระบายอากาศที่ดี (ต้องมีระดับการป้องกันน้ำเข้าสูง เช่น IP54/IP65)

ข้อกำหนดในการติดตั้งสำหรับหม้อแปลงชนิดแห้ง 24kV มีอะไรบ้าง

1. การระบายอากาศและการกระจายความร้อน

ต้องรักษาระยะห่างที่เพียงพอสำหรับการกระจายความร้อนรอบๆ และเหนือหม้อแปลงชนิดแห้ง 24kV แนะนำให้ใช้อย่างน้อย 800 มม.

ช่องระบายอากาศเข้าและออกจะต้องไม่ถูกกีดขวาง และต้องรักษาระยะห่างอย่างน้อย 40 ซม. ระหว่างช่องระบายความร้อนและวัตถุโดยรอบ

สำหรับการติดตั้งภายในอาคาร ต้องแน่ใจว่าระบบระบายอากาศมีประสิทธิผล ติดตั้งพัดลมดูดอากาศหากจำเป็น

2. การป้องกันความชื้นและการควบแน่น

เมื่อติดตั้งในสภาพแวดล้อมที่มีความชื้น (เช่น ห้องใต้ดิน) จะต้องจัดให้มีเครื่องทำความร้อนหรือเครื่องลดความชื้น

หากสงสัยว่ามีความชื้นซึมเข้าไปหลังจากไม่มีการใช้งานเป็นเวลานาน หม้อแปลงไฟฟ้าจะต้องผ่านกระบวนการทำให้แห้ง อนุญาตให้เพิ่มพลังงานได้หลังจากการวัดความต้านทานของฉนวนเป็นไปตามมาตรฐานที่กำหนดเท่านั้น

3. การรักษาความปลอดภัยทางกล

ฐานหม้อแปลงจะต้องยึดให้อยู่ในตำแหน่งที่ได้ระดับเพื่อป้องกันไม่ให้ตัวยึดคลายตัวเนื่องจากการสั่นสะเทือนในการทำงาน ต้องติดตั้งพัดลมระบายความร้อนอย่างแน่นหนา เพื่อให้มั่นใจว่าใบพัดลมหมุนได้อย่างอิสระโดยไม่มีสิ่งกีดขวาง

4. การเชื่อมต่อไฟฟ้า

การเชื่อมต่อบัสบาร์หรือสายเคเบิลจะต้องขันให้แน่นตามข้อกำหนดแรงบิดมาตรฐานโดยใช้ประแจแรงบิดและขันให้แน่นอีกครั้งเป็นระยะเพื่อป้องกันความร้อนสูงเกินไปที่เกิดจากความต้านทานต่อการสัมผัสที่มากเกินไป

ควรใช้สายเคเบิลสำหรับด้านไฟฟ้าแรงสูงมากกว่าการเชื่อมต่อเหนือศีรษะโดยตรง และควรติดตั้งอุปกรณ์ป้องกันไฟกระชากซิงค์ออกไซด์
