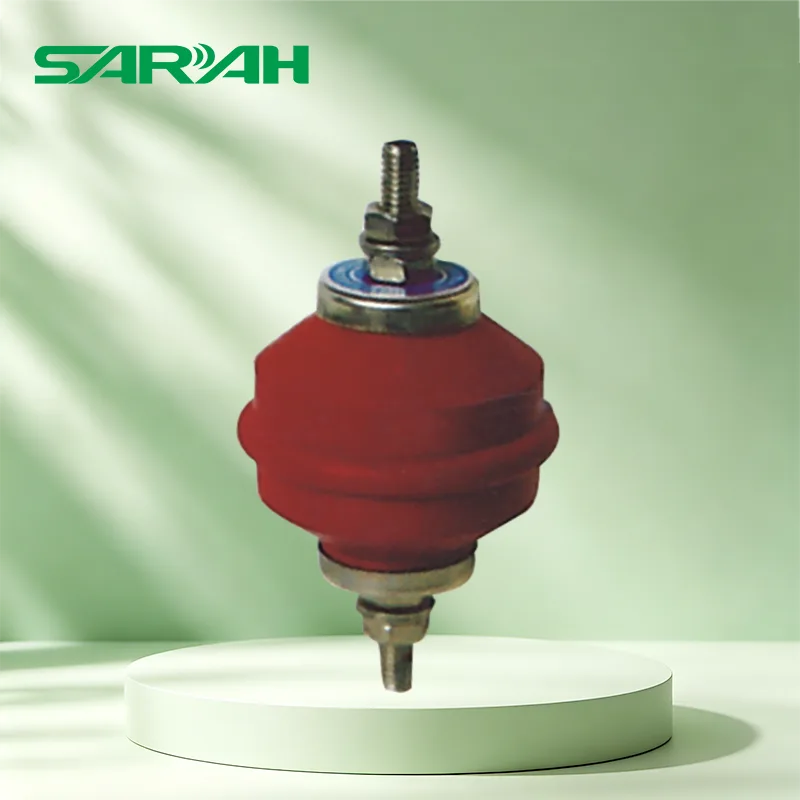

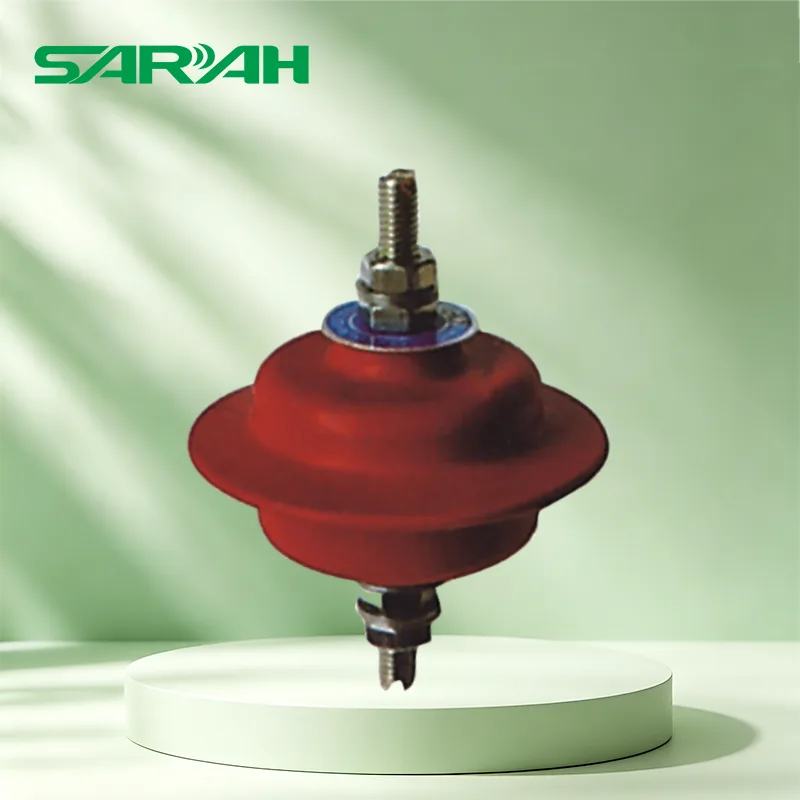

อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ 220V
เครื่องป้องกันไฟกระชากแรงดันต่ำ 220V คุณภาพสูงของ SARAH Electric โดยเฉพาะรุ่น YH1.5W-0.28/1.3 และ YH1.5W-0.5/2.6 เป็นอุปกรณ์สำคัญที่ใช้ในระบบไฟฟ้าเพื่อปกป้องอุปกรณ์ไฟฟ้าจากความเสียหายที่เกิดจากฟ้าผ่าหรือแรงดันไฟฟ้าเกินในการทำงาน สำหรับผลิตภัณฑ์นี้ เราใช้แผ่นวาล์วซิงค์ออกไซด์เป็นส่วนประกอบหลัก ซึ่งมีคุณลักษณะกระแสแรงดันไฟฟ้าแบบไม่เป็นเชิงเส้นที่ดีเยี่ยม
SARAH Electric คือซัพพลายเออร์อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ 220V ที่ทนทาน ซึ่งออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ และมีประโยชน์สำหรับโครงข่ายไฟฟ้ากระแสสลับ 380V/220V มีการใช้กันอย่างแพร่หลายสำหรับการป้องกันฟ้าผ่าและการป้องกันแรงดันไฟฟ้าเกินของอุปกรณ์ เช่น ตู้กระจายสินค้า หม้อแปลง มอเตอร์ และตัวเก็บประจุ โครงสร้างมีขนาดกะทัดรัดและติดตั้งง่าย มีขั้วต่อชนิดสกรูอยู่ที่ด้านบน ซึ่งสามารถเชื่อมต่อโดยตรงกับสายไฟหรือบัสบาร์ได้ ด้านล่างมีหน้าแปลนโลหะหรือโครงสร้างเกลียว ทำให้ง่ายต่อการยึดเข้ากับส่วนรองรับหรืออุปกรณ์
พารามิเตอร์ทางเทคนิคหลัก
เคาน์เตอร์จำหน่ายอุปกรณ์ป้องกันไฟกระชากไฟกระชาก
| แบบอย่าง เลขที่ |
เรตติ้ง แรงดันไฟฟ้า(กิโลโวลต์) |
ที่กำหนด ปลดประจำการ ปัจจุบัน (กิโลเอ) |
การดำเนินการ ปัจจุบัน พิสัย |
ปัจจุบัน แรงกระตุ้น สารตกค้าง แรงดันไฟฟ้า (กิโลโวลต์) |
ยาว แรงกระตุ้น ทนต่อ ปัจจุบัน 2ms (ก) |
4/10 สูง ปัจจุบัน แรงกระตุ้น ทนต่อ (kA) |
| เจเอส-8 | 3-66 | 5 | 50-5,000 | <1 | 400-800 | 65-100 |
| เจซีคิว | 3-220 | 10 | 50-5,000 | <1 | 600-800 | 100 |
ตัวตัดการเชื่อมต่ออุปกรณ์ป้องกันไฟกระชาก
| กระแสไฟฟ้าความถี่ (A rms) | ยาว 2,000 ไมโครวินาที ระยะเวลาปัจจุบัน แรงกระตุ้น(A) |
4/10 ไมโครวินาที ทนทานสูง ปัจจุบัน(กิโลเอ) |
|
| เวลาเป็นวินาที | ระดับปัจจุบัน | ||
| <0.2 | 20 | 600 | 100 |
| <0.05 | 300 | ||
| <0.02 | 800 | ||

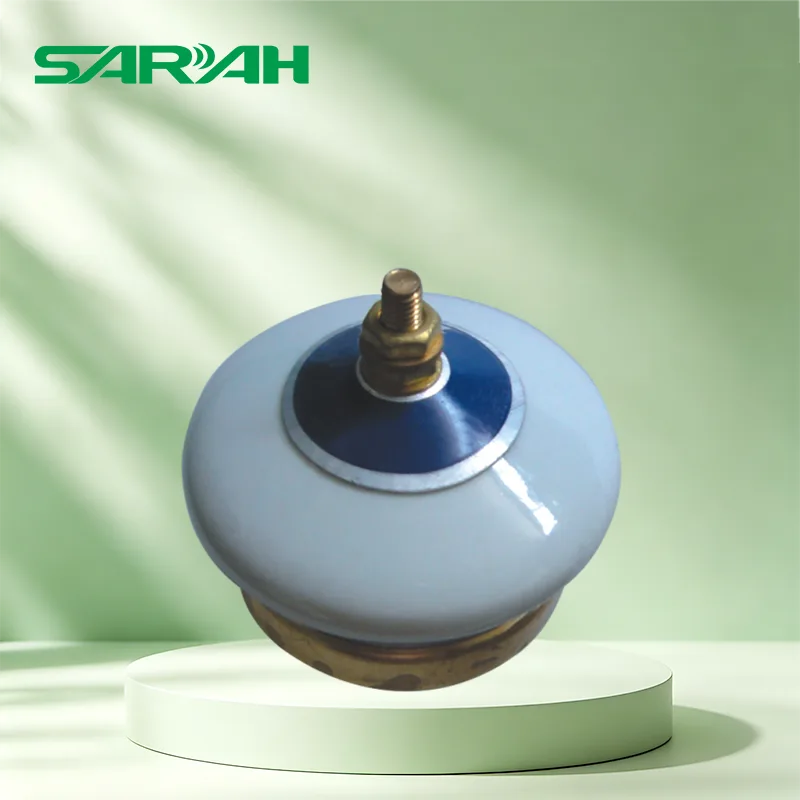

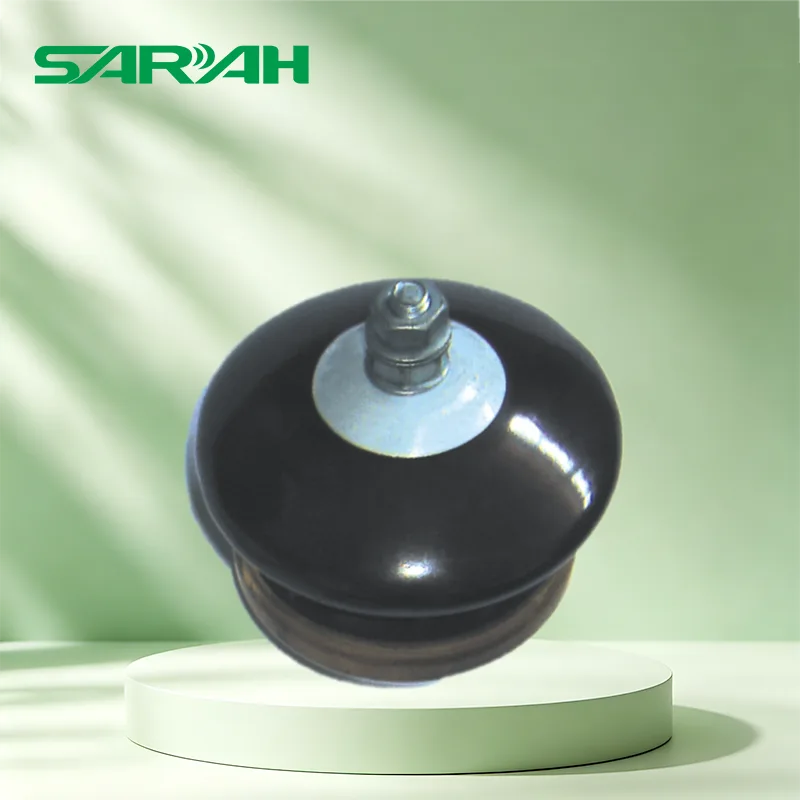

เครื่องป้องกันไฟกระชากแรงดันต่ำชนิดพอร์ซเลน
| ปลายทาง | รหัสเลขที่ | ระบบ แรงดันไฟฟ้า กิโลโวลต์ (รอบ,นาที,วินาที) |
เรตติ้ง แรงดันไฟฟ้า กิโลโวลต์ (รอบ,นาที,วินาที) |
เอ็มคอฟ กิโลโวลต์ (รอบ,นาที,วินาที) |
8/20ไมโครวินาที แสงสว่าง ปัจจุบัน แรงกระตุ้น kV(ยอด) |
อ้างอิง แรงดันไฟฟ้า ที่ 1mA ดี.ซี กิโลโวลต์ |
ยาว แรงกระตุ้น ทนต่อ ปัจจุบัน 2000 ไมโครวินาที เอ(หงอน) |
4/10 ไมโครวินาที สูง ปัจจุบัน แรงกระตุ้น ทนต่อ kV(ยอด) |
| ต่ำ แรงดันไฟฟ้า |
YC1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1.5W-0.5/2.6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
บล็อกวาริสเตอร์ซิงค์ออกไซด์
| แบบอย่าง เลขที่ |
ขนาด (มม.) | ที่กำหนด มาตรฐาน ปลดประจำการ ปัจจุบัน (กิโลเอ) |
เรตติ้ง แรงดันไฟฟ้า (กิโลโวลต์) |
เอ็มคอฟ (กิโลโวลต์) |
8/20 ไมโครวินาที ฟ้าผ่า แรงกระตุ้น สารตกค้าง แรงดันไฟฟ้า (กิโลโวลต์) |
2000/ไมโครวินาที สี่เหลี่ยม แรงกระตุ้น ปัจจุบัน ทนต่อ (ก) |
4/10 ไมโครวินาที สูง ปัจจุบัน แรงกระตุ้น (กิโลเอ) |
|
| เส้นผ่านศูนย์กลาง | ความสูง | |||||||
| D30 | Φ30±0.2 | 24±0.5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D32 | Φ32±0.2 | 24±0.5 | 5 | 3-3.4 | 2.55 | 9.3 | 100 | 65 |
| D35 | Φ35±0.2 | 24±0.5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D38 | Φ38±0.2 | 24±0.5 | 10 | 3-3.4 | 2.55 | 9.3 | 200 | 65 |
| D40 | Φ40±0.2 | 24±0.5 | 10 | 3-3.4 | 2.55 | 9.1 | 250 | 100 |
| D42 | Φ42±0.2 | 24±0.5 | 10 | 3-3.4 | 2.55 | 9.2 | 250 | 100 |
| D48 | Φ48±0.2 | 24±0.5 | 10 | 3-3.4 | 2.55 | 9.0 | 400 | 100 |
| D53 | Φ53±0.2 | 24±0.5 | 10 | 3-3.4 | 2.55 | 8.9 | 400 | 100 |
| D60 | Φ60±0.2 | 24±0.5 | 20 | 3-3.4 | 2.55 | 9.1 | 600 | 100 |
| D70 | Φ70±0.2 | 24±0.5 | 20 | 3-3.4 | 2.55 | 9.2 | 800 | 100 |
ข้อดีของผลิตภัณฑ์
อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ 220V ติดตั้งแผ่นวาล์วซิงค์ออกไซด์คุณภาพสูง ซึ่งให้การตอบสนองที่รวดเร็ว แรงดันตกค้างต่ำ และระดับการป้องกันสูง
โครงสร้างที่ไม่มีช่องว่างและไม่มีคุณสมบัติการไหลย้อนกลับ หมายความว่าผลิตภัณฑ์ของเราไม่จำเป็นต้องทดสอบหรือเปลี่ยนเป็นประจำ
เปลือกด้านนอกทำจากยางซิลิโคนหรือวัสดุเซรามิก ซึ่งทนทานต่อสิ่งสกปรก รังสีอัลตราไวโอเลต และการแปรผันของอุณหภูมิ อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำเหมาะสำหรับกลางแจ้งหรือสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง
การออกแบบสกรูด้านบนรองรับการติดตั้งในแนวนอนหรือแนวตั้งเหมาะสำหรับโครงสร้างตู้กระจายสินค้าต่างๆ
แอปพลิเคชัน
ตู้จำหน่ายแรงดันไฟฟ้าต่ำ สถานีย่อยแบบกล่อง และขั้วเอาต์พุตของอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์
ระบบจำหน่ายไฟฟ้าในโรงงาน อาคารพาณิชย์ และชุมชนที่อยู่อาศัยสามารถใช้อุปกรณ์ของเราได้
สถานที่ต่างๆ เช่น สถานีฐานการสื่อสาร ศูนย์ข้อมูล และโรงพยาบาลที่มีความต้องการสูงเพื่อความต่อเนื่องของแหล่งจ่ายไฟ จำเป็นต้องใช้อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ
ข้อผิดพลาดทั่วไปและแนวทางแก้ไข
|
โหมดความล้มเหลว |
สาเหตุ |
อาการ |
การกระทำ |
|
MOV ความชรา/การเสื่อมสภาพ |
ความเสียหายสะสมจากไฟกระชากซ้ำหลายครั้ง |
กระแสรั่วไหลเพิ่มขึ้น ความร้อนสูงเกินไป |
เปลี่ยนโมดูล SPD |
|
หนีความร้อน |
แรงดันไฟเกินต่อเนื่อง → กระแสรั่วไหลเพิ่มขึ้น → อุณหภูมิที่เพิ่มขึ้น (วงจรอุบาทว์) |
เคสจะร้อนเมื่อสัมผัส การเปลี่ยนสี |
ถอดปลั๊กไฟออกทันทีแล้วเปลี่ยนใหม่ |
|
ความล้มเหลวของการลัดวงจร |
MOV พัง/ลัดวงจร |
การป้องกันการสำรองข้อมูลทำงาน (สะดุด/ฟิวส์ขาด) |
แทนที่ SPD; ตรวจสอบการป้องกันการสำรองข้อมูล |
|
ความล้มเหลวของวงจรเปิด |
กลไกการเดินทางด้วยความร้อนตัดการเชื่อมต่อ |
หน้าต่างตัวบ่งชี้เปลี่ยนเป็นสีแดง การป้องกันหายไป |
เปลี่ยนโมดูล SPD |
|
ไฟฟ้าลัดวงจรภายนอก |
ข้อผิดพลาดในการเดินสายไฟหรือความเสียหายของฉนวน |
การป้องกันการสำรองข้อมูลทำงาน |
ตรวจสอบสายไฟ แทนที่เอสพีดี |
|
GDT ติดตามปัจจุบัน |
ท่อระบายแก๊สไม่สามารถดับไฟได้เองหลังการนำไฟฟ้า |
กระแสไฟตามความถี่ยังคงมีอยู่ |
ตรวจสอบการประสานงาน MOV ที่เหมาะสม |

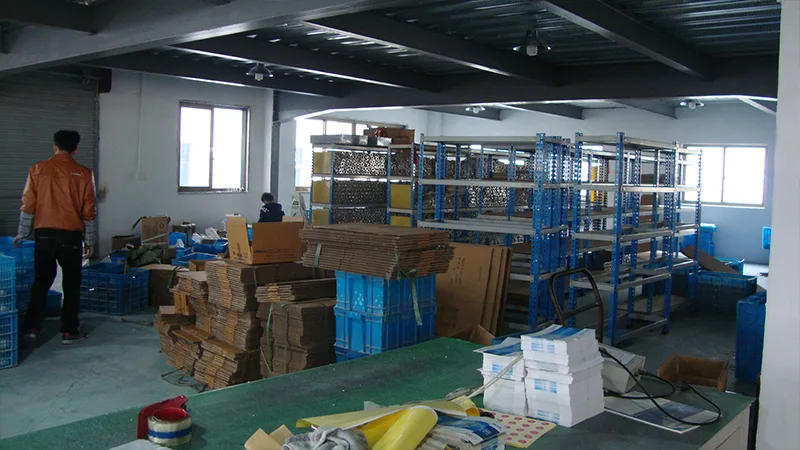

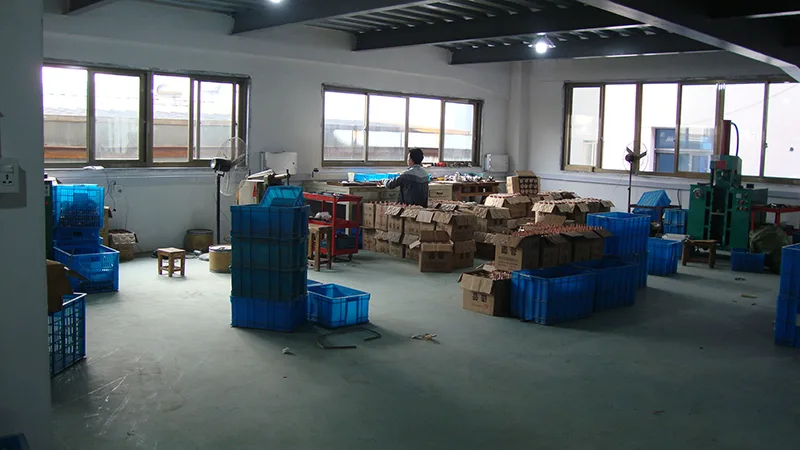

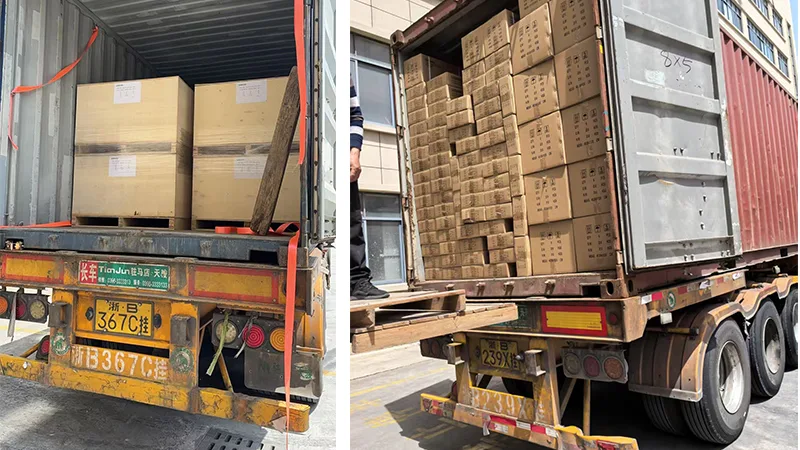

การส่งมอบและบริการ
รุ่นมาตรฐานมีในสต็อกเพียงพอและสามารถจัดส่งได้ภายใน 72 ชั่วโมง
สามารถจัดหาผลิตภัณฑ์แบบกำหนดเองที่มีระดับแรงดันไฟฟ้าเฉพาะหรือวิธีการติดตั้งได้ตามความต้องการของลูกค้า
SARAH นำเสนอคำแนะนำในการติดตั้ง การเลือกพารามิเตอร์ และบริการออกแบบแผนการป้องกันฟ้าผ่าของระบบ
เครื่องป้องกันไฟกระชากแรงดันต่ำ 220V นี้ได้รับการรับรองระดับนานาชาติหลายรายการ และมีการใช้กันอย่างแพร่หลายในด้านพลังงาน การสื่อสาร การขนส่ง ฯลฯ ทั้งในและต่างประเทศ เป็นอุปกรณ์ยอดนิยมในการรับรองการทำงานที่ปลอดภัยและเสถียรของระบบแรงดันต่ำ
