ลิงค์ฟิวส์ 12KV

ข้อต่อฟิวส์ 12KV ของ SARAH Electric ได้รับการออกแบบมาสำหรับระบบจำหน่าย 12kV เราใช้เทคโนโลยีสเปรย์อาร์กดับเพลิงขั้นสูงและปฏิบัติตามมาตรฐานสากล IEC 60282-1 อย่างเคร่งครัด ผลิตภัณฑ์นี้มีคุณลักษณะการจำกัดกระแสไฟฟ้าสูง แตกหักเร็ว และมีเสถียรภาพทางไฟฟ้าที่ดีเยี่ยม ทำให้เป็นส่วนประกอบในการป้องกันที่เหมาะสำหรับกริดอัจฉริยะและระบบจำหน่ายทางอุตสาหกรรมสมัยใหม่

ข้อมูลจำเพาะทางเทคนิค

ข้อได้เปรียบ

เมื่อติดตั้งท่อดับเพลิงส่วนโค้งที่มีประสิทธิภาพ จะสลายตัวอย่างรวดเร็วและผลิตก๊าซในช่วงเวลาที่เกิดกระแสไฟฟ้าขัดข้อง ก่อให้เกิดกระแสลมแรงดันสูงสำหรับการเป่าส่วนโค้งตามยาว ทำให้สามารถดับส่วนโค้งระดับมิลลิวินาทีได้

ลดแรงดันไฟฟ้าเกินอย่างมีประสิทธิภาพและปกป้องอุปกรณ์ที่มีความละเอียดอ่อนดาวน์สตรีมจากการกระแทกชั่วคราว

ประเภทหัวแบบถอดไม่ได้: โครงสร้างกะทัดรัด ข้อต่อฟิวส์ 12KV เหมาะสำหรับสภาพแวดล้อมการติดตั้งที่มีพื้นที่จำกัด คุ้มค่า

ประเภทหัวที่ถอดออกได้: ง่ายต่อการเปลี่ยนวัสดุหลอมที่ไซต์งานอย่างรวดเร็ว รองรับการออกแบบหางเดียวและหางคู่ และตรงตามข้อกำหนดการเดินสายที่แตกต่างกัน

กระแสไฟพิกัดครอบคลุมตั้งแต่ 1A ถึง 200A โดยมีข้อกำหนดทั้งหมด 20 รายการ ซึ่งตรงกับลักษณะโหลดต่างๆ อย่างถูกต้อง

คุณลักษณะคู่แบบ K-type (เร็ว) และ T-type (ล่าช้า) เป็นทางเลือก ซึ่งตอบสนองอย่างยืดหยุ่นต่อสภาพการทำงานที่ซับซ้อน เช่น การสตาร์ทมอเตอร์และกระแสกระชากที่กระตุ้นของหม้อแปลง

พารามิเตอร์ข้อมูลจำเพาะและคำแนะนำในการเลือก

พารามิเตอร์มิติที่สำคัญ

เส้นผ่านศูนย์กลางท่อ: 19.0 ± 0.2 มม. (ข้อกำหนดสม่ำเสมอ เข้ากันได้)

ความยาวระบบ 11kV: 580-600 มม

ความยาวระบบ 33kV: 787มม

ความยาวรวมประเภทหางคู่: 980 มม. (รวมส่วนขยายหาง 180 มม.)

การเปรียบเทียบกระแสและประเภท

วิธีการติดตั้ง

ประเภทหางเดี่ยว: เหมาะสำหรับฐานฟิวส์แบบเลื่อนมาตรฐาน ติดตั้งง่าย

แบบหางคู่: รองรับการเชื่อมต่อแบบขนานหรือข้อกำหนดพิเศษคงที่ ช่วยเพิ่มเสถียรภาพทางกล

แอปพลิเคชัน

ในโครงการปรับปรุงโครงข่ายไฟฟ้าในเมืองและชนบท ฟิวส์ลิงค์ 12KV ทำหน้าที่เป็นยูนิตป้องกันหลักสำหรับยูนิตหลักแบบวงแหวนและสวิตช์แบบติดเสา

การป้องกันสายรวบรวมของโรงไฟฟ้าพลังงานใหม่ เช่น พลังงานลมและโรงไฟฟ้าพลังงานแสงอาทิตย์ สามารถต้านทานฟ้าผ่าและไฟฟ้าลัดวงจรได้

การป้องกันสายขาเข้าหลักสำหรับสถานที่ที่มีความต้องการสูง เช่น เหล็ก เคมี และศูนย์ข้อมูล

การป้องกันการสำรองข้อมูลสำหรับสถานีย่อยระบบรางรถไฟและระบบจ่ายไฟของสนามบิน

คำแนะนำในการติดตั้งและบำรุงรักษา

ยืนยันว่าแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนดของฐานฟิวส์ลิงค์ 12KV ตรงกันก่อนการติดตั้งเพื่อหลีกเลี่ยงการผสมกัน

รูปร่างหัวที่ถอดออกได้ต้องแน่ใจว่ากลไกของปุ่มมีความยืดหยุ่นและไม่มีปรากฏการณ์การติดขัด

หางของฟิวส์สองหางควรแขวนไว้ตามธรรมชาติเพื่อหลีกเลี่ยงการบิดเนื่องจากความเครียด

แนะนำให้ทำการตรวจสอบด้วยสายตาทุกๆ 12 เดือน โดยเน้นไปที่การสังเกตว่าท่อดับเพลิงอาร์คมีรอยแตกหรือมีร่องรอยของการเกิดคาร์บอนหรือไม่

หลังจากเกิดข้อผิดพลาดแล้วจะต้องเปลี่ยนฟิวส์ของรุ่นเดียวกันและห้ามใช้สิ่งทดแทนที่ไม่ได้มาตรฐานโดยเด็ดขาด

อุปทานและการสนับสนุนทางเทคนิค

รุ่นปกติ (เช่น 10K, 50T, 100K) มีอยู่ในสต็อกและสามารถจัดส่งได้ภายใน 48 ชั่วโมง

ข้อกำหนดพิเศษ (เช่น 175A, 200A) สามารถผลิตได้ตามคำสั่งซื้อ โดยมีระยะเวลาจัดส่ง 7-10 วันทำการ

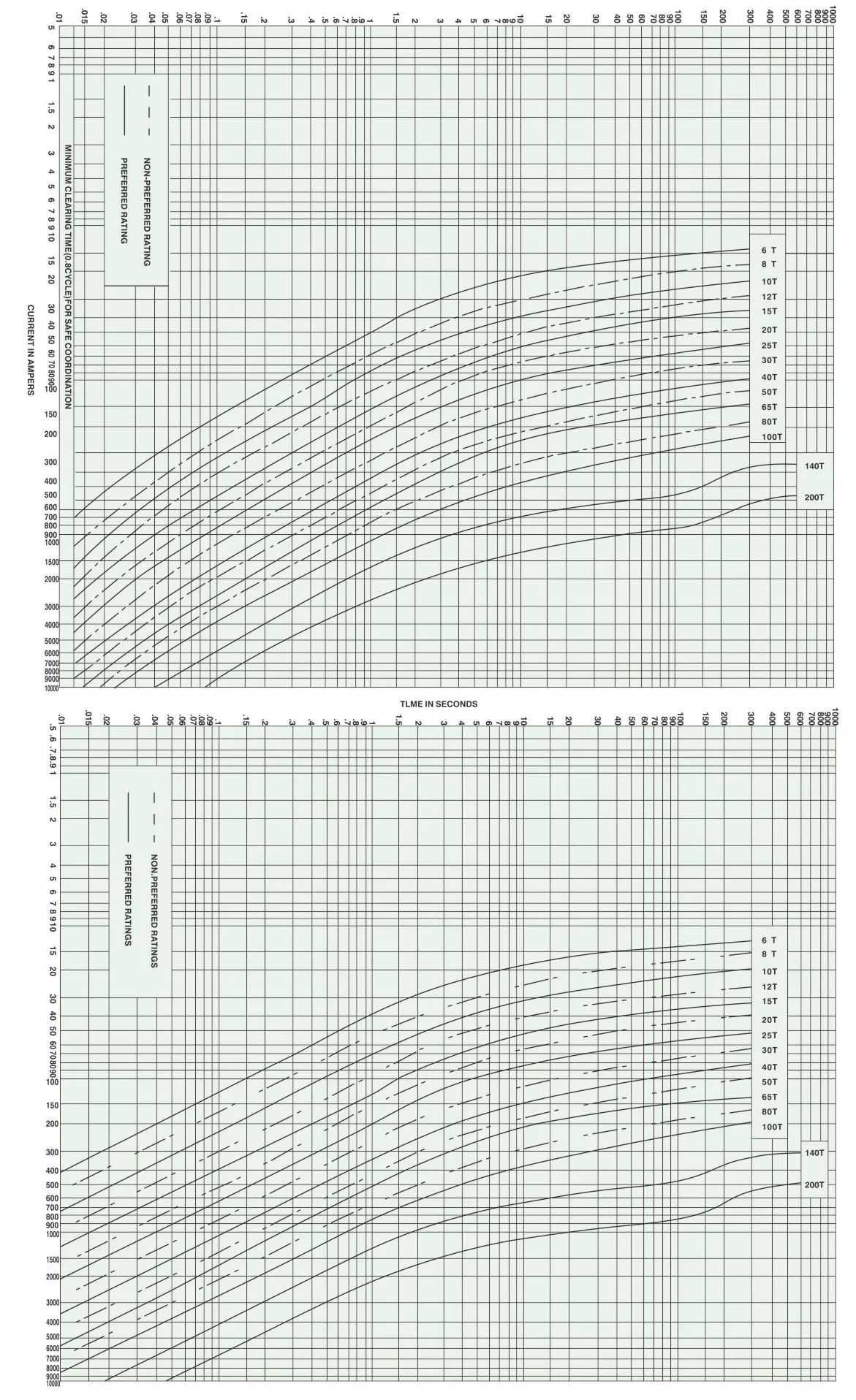

SARAH จัดเตรียมกราฟเวลาปัจจุบันที่สมบูรณ์เพื่อช่วยในการออกแบบการประสานงานของระบบ

นอกจากนี้เรายังรองรับความยาวที่ปรับแต่งและรูปแบบส่วนปลายเพื่อให้ตรงตามข้อกำหนดทางวิศวกรรมพิเศษอีกด้วย
