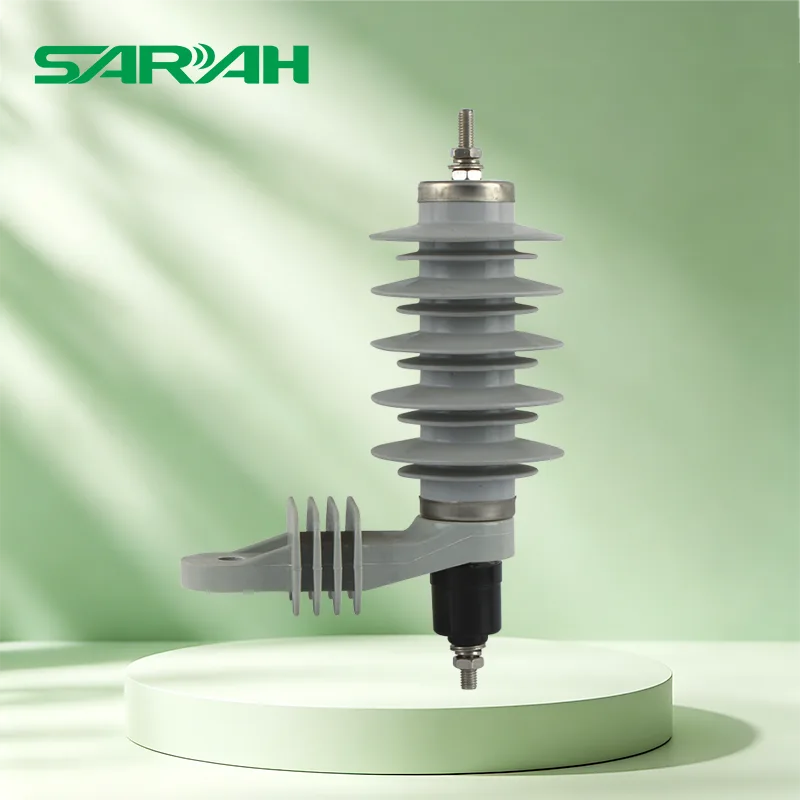

อุปกรณ์ป้องกันไฟกระชากระบบกระจาย 12KV

อุปกรณ์ป้องกันไฟกระชากระบบกระจาย 12KV ที่ทนทานของ SARAH Electric รองรับการสั่งซื้อจำนวนมากและพารามิเตอร์ที่ปรับแต่งเอง (เช่น ระดับแรงดันไฟฟ้าพิเศษ และการปรับแต่งโครงสร้าง) นอกจากนี้เรายังรองรับคำสั่งซื้อส่งออกและสามารถจัดเตรียมเอกสาร CE, ISO และใบรับรองอื่น ๆ เพื่อตอบสนองความต้องการในการขนส่งลอจิสติกส์ระหว่างประเทศ อุปกรณ์ป้องกันไฟกระชากระบบกระจายครอบคลุมระดับแรงดันไฟฟ้าอย่างเต็มรูปแบบ รวมถึง 3kV, 6kV, 9kV, 12kV, 15kV, 18kV, 21kV, 24kV, 27kV, 30kV, 33kV และ 36kV

กระแสไฟฟ้าแบ่งออกเป็นสองระดับหลัก: 5kA (ซีรีส์ YH5W) และ 10kA (ซีรีส์ YH10W) ซึ่งสามารถตอบสนองความต้องการการป้องกันฟ้าผ่าในสถานการณ์ต่างๆ ได้อย่างแม่นยำ มีการใช้กันอย่างแพร่หลายในเครือข่ายการกระจาย สถานีไฟฟ้าย่อย โครงสร้างพื้นฐานทางอุตสาหกรรม การจ่ายไฟฟ้าภายนอก และสถานการณ์อื่นๆ โดยให้การป้องกันแรงดันไฟฟ้าเกินทุกสภาพอากาศสำหรับอุปกรณ์หลัก เช่น หม้อแปลง สวิตช์เกียร์ สายเคเบิล และยูนิตหลักของวงแหวน

พารามิเตอร์ผลิตภัณฑ์

ข้อได้เปรียบหลัก

อุปกรณ์ป้องกันไฟกระชากระบบกระจาย 12kV มีข้อกำหนดกระแสคู่ 5kA/10kA ซึ่งตรงตามข้อกำหนดการป้องกันสถานการณ์ทั้งหมดตั้งแต่การกระจายแรงดันต่ำไปจนถึงการส่งแรงดันไฟฟ้าปานกลาง

คุณลักษณะของแรงดันตกค้างที่ดีเยี่ยมและความสามารถในการรองรับกระแสไฟฟ้าสามารถต้านทานแรงดันไฟเกินจากฟ้าผ่าและแรงดันไฟเกินในการดำเนินงานได้อย่างมีประสิทธิภาพ หลีกเลี่ยงการพังทลายของอุปกรณ์และความเหนื่อยหน่าย

แจ็คเก็ตคอมโพสิตยางซิลิโคนต่อต้านริ้วรอย ป้องกันมลภาวะ ทนต่ออุณหภูมิสูงและต่ำ และมีอายุการใช้งานมากกว่า 20 ปีในสภาพแวดล้อมกลางแจ้ง โดยไม่ต้องบำรุงรักษาตามปกติหลังการติดตั้ง

ไม่มีการออกแบบแบบหมุนอิสระ ไม่มีการสะดุดหรือการระเบิดหลังการทำงาน ไม่มีผลกระทบต่อแหล่งจ่ายไฟปกติของระบบ ทำให้มั่นใจได้ถึงเครือข่ายการกระจายที่ต่อเนื่องและมีเสถียรภาพ

รุ่นทั่วไปทั้งซีรีส์มีพร้อมในสต็อก และสามารถสั่งซื้อเป็นชุดและจัดส่งได้ภายใน 72 ชั่วโมง รองรับพารามิเตอร์ที่กำหนดเองและข้อกำหนดทางโครงสร้าง

หน้าที่หลักและหลักการทางเทคนิคของผลิตภัณฑ์

หลักการทำงานหลัก

เครื่องป้องกันไฟกระชากระบบกระจาย 12KV ใช้ตัวต้านทานซิงค์ออกไซด์ (ZnO) เป็นองค์ประกอบป้องกันหลัก และใช้คุณลักษณะโวลต์แอมแปร์แบบไม่เชิงเส้นเพื่อให้ได้การป้องกันอัจฉริยะ:

ภายใต้แรงดันไฟฟ้าที่ใช้งานปกติ: ตัวต้านทานอยู่ในสถานะฉนวนความต้านทานสูงโดยไม่มีกระแสไหลผ่านซึ่งไม่ส่งผลกระทบต่อแหล่งจ่ายไฟปกติของระบบ

เมื่อเกิดฟ้าผ่า/การทำงานของแรงดันไฟฟ้าเกิน: ตัวต้านทานจะเปลี่ยนเป็นสถานะการนำไฟฟ้าที่มีความต้านทานต่ำทันที จับแรงดันไฟฟ้าเกินไว้ภายในช่วงที่ปลอดภัย และนำกระแสฟ้าผ่าลงดินอย่างรวดเร็ว

สี่ฟังก์ชั่นหลัก

1. จับยึดแรงดันไฟฟ้าเกินอย่างแม่นยำ ควบคุมแรงดันไฟฟ้าที่เป็นอันตรายภายในช่วงความทนทานต่อฉนวนของอุปกรณ์ และหลีกเลี่ยงการพังทลายของฉนวน

2. หลังจากกำจัดแรงดันไฟฟ้าเกินแล้ว ฉนวนจะถูกเรียกคืนโดยอัตโนมัติโดยไม่รบกวนการจ่ายไฟของระบบ ทำให้มั่นใจได้ถึงความต่อเนื่องของการกระจายพลังงาน

3. ไม่มีการไหลอย่างต่อเนื่อง ไม่มีการระเบิด ไม่มีการเผาไหม้ ไม่จำเป็นต้องเปลี่ยนหลังการทำงาน ลดต้นทุนการดำเนินงานและการบำรุงรักษา และความเสี่ยงด้านความปลอดภัย

โครงสร้างผลิตภัณฑ์

อุปกรณ์ป้องกันไฟกระชากระบบกระจาย 12KV ใช้โครงสร้างการอัดขึ้นรูปแบบบูรณาการ และส่วนประกอบหลักประกอบด้วย:

ขั้วต่อด้านบน: สลักเกลียวสแตนเลส+โครงสร้างปิดผนึก ใช้เชื่อมต่อสายไฟฟ้าแรงสูงและรับประกันความน่าเชื่อถือในการเชื่อมต่อทางไฟฟ้า

ขอบร่มทำจากยางซิลิโคน: ออกแบบมาให้มีระยะปีนได้มากเพื่อเพิ่มประสิทธิภาพการเป็นฉนวนและป้องกันมลภาวะ เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่รุนแรง

แกนตัวต้านทานซิงค์ออกไซด์: ตัวต้านทานคุณภาพสูงที่มีความไม่เชิงเส้นสูง ซึ่งเป็นองค์ประกอบหลักของการป้องกันแรงดันไฟฟ้าเกิน

ขายึดการติดตั้ง: ขายึดฉนวนความแข็งแรงสูงพร้อมรูคงที่ เหมาะสำหรับสถานการณ์การติดตั้งต่างๆ เช่น การติดตั้งแบบเสาและสวิตช์เกียร์

ขั้วต่อสายดินด้านล่าง: ขั้วต่อสายไฟสแตนเลส ใช้สำหรับการต่อสายดินอย่างปลอดภัยและรับประกันการปล่อยกระแสฟ้าผ่าอย่างราบรื่น

โครงสร้างการปิดผนึก: การปิดผนึกแบบวัลคาไนซ์แบบบูรณาการ ไม่มีการรั่วไหลของอากาศ ไม่มีน้ำรั่วซึม ป้องกันความชื้นและป้องกันการควบแน่น เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น ความชื้นสูง และพื้นที่ชายฝั่งทะเล

ข้อควรระวังในการติดตั้งและการใช้งาน

1. ก่อนติดตั้งอุปกรณ์ป้องกันไฟกระชากระบบจำหน่าย 12 KV จะต้องตรวจสอบลักษณะที่ปรากฏของผลิตภัณฑ์เพื่อให้แน่ใจว่าไม่มีความเสียหาย ไม่มีรอยแตกร้าว และซีลยังอยู่ในสภาพสมบูรณ์ก่อนการติดตั้ง

2. ปฏิบัติตามข้อกำหนดในการเดินสายไฟอย่างเคร่งครัด เชื่อมต่อสายไฟฟ้าแรงสูงที่ด้านบน และให้แน่ใจว่ามีการต่อสายดินที่เชื่อถือได้ที่ด้านล่าง ความต้านทานต่อสายดินต้องเป็นไปตามข้อกำหนดของระบบจำหน่าย

3. หลีกเลี่ยงการชนกันอย่างรุนแรงระหว่างการติดตั้งเพื่อป้องกันความเสียหายต่อปลอกยางซิลิโคนและผลกระทบต่อประสิทธิภาพของฉนวน

4. อุปกรณ์ป้องกันฟ้าผ่าสามารถติดตั้งได้ทั้งแนวนอนและแนวตั้ง เหมาะสำหรับสถานการณ์การติดตั้งต่างๆ และไม่จำเป็นต้องบำรุงรักษาเป็นพิเศษ

5. ตรวจสอบลักษณะที่ปรากฏเป็นประจำ และหากมีความเสียหายหรือรอยคายประจุบนแจ็คเก็ต ควรเปลี่ยนใหม่ทันเวลา

คำถามที่พบบ่อย

ซีรีย์ 5 kA และ 10 kA แตกต่างกันอย่างไร?

ความแตกต่างหลักอยู่ที่ความจุกระแสไฟที่กำหนด: ซีรีส์ 10kA มีความทนทานต่อกระแสไฟสูงและทนกระแสไฟในระยะยาวได้สูงกว่า ในขณะที่ตัวป้องกันฟ้าผ่าของสวิตช์เกียร์เหมาะสำหรับสถานการณ์ที่มีข้อกำหนดในการป้องกันสูงกว่า เช่น พื้นที่เสี่ยงต่อพายุฝนฟ้าคะนองและภาระที่สำคัญ ซีรีส์ 5kA เหมาะสำหรับสถานการณ์การจ่ายพลังงานทั่วไป และให้ความคุ้มทุนที่สูงกว่า

เครื่องป้องกันฟ้าผ่าจำเป็นต้องได้รับการบำรุงรักษาเป็นประจำหรือไม่?

ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการใช้งานโดยไม่ต้องบำรุงรักษา หลังการติดตั้ง จำเป็นต้องมีการตรวจสอบรูปลักษณ์เป็นประจำเท่านั้น โดยไม่มีความเสียหายหรือรอยคายประจุ และสามารถใช้งานได้ตามปกติโดยไม่จำเป็นต้องถอดชิ้นส่วนและทดสอบเป็นประจำ ซึ่งช่วยลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาได้อย่างมาก
